E102 Бестселлер CE delixi преобразователь частоты 1P/3P
Сохранить в закладки:
Описание и отзывы
Характеристики
2. Введение EM60 50/60Hz 0.75kw инвертор ведущей частоты вектора
В CDI-EM60-series инвертор Мини-типа с низким энергопотреблением Инвертор с оптимальными SVC и V/F управления, стабильная производительность и функции. Она оставляет за собой конфигурации наиболее часто используемых пользователями, и может быть продлен с несколькими I/O и интерфейсы связи.
3. Применение О EM60 50/60Hz 0.75kw инвертор ведущей частоты вектора
В основном применяется к низким энергопотреблением non-ВК ситуаций с высоким требованиям для ввода/вывода.
Штанцевального пресса, станок для резьбы по дереву, оборудование для текстильной промышленности, стекло-делая машину, небольшая красильная машина, ниткошвейная машина, Автоматическая производственная линия и для машины приготовления пищи.
4. Технические характеристики О EM60 50/60Hz 0.75kw инвертор ведущей частоты вектора
1). Небольшой размер и простота в эксплуатации ; Встроенные с блоком питания постоянного тока для тормозных функций и может иметь дополнительный внешний блок торможения; Точность останавливает положение.
2). Раздельная клавиатура Что поддерживает hot plug and можно вытащить на расстояние до 50 м на самом деле; Копию клавиатура с Управление параметрами является необязательным.
3). Раздвижная селфи-RS485 Интерфейс связи, которая позволяет стандарт MODBUS-RTU связи и может быть совместим с различными хост-компьютеров.
4). Длинный срок службы С управляемым вентилятор; AVR (автоматическое регулирование напряжения) функция обеспечивает большой выходной крутящий момент в случае Низкое напряжение входного напряжения.
5). Несколько функций защиты Для того, чтобы обеспечить безопасную и надежную работу мотора.
6). Все стандартные продукты были обработаны Защитные покрытия .
7). Воздухопровода изоляции От лобовые стекла для того, чтобы обеспечить хорошее тепловыделение и тем самым значительно улучшен адаптация к окружающей среде.
При постоянной скорости
Высокий крутящий момент
Ручная компенсация крутящего момента (0.10%-30.0%);
Автоматическая компенсация крутящего момента
4 группы cветовой мощности линий (можно переключать через вариант терминалы);
S-образная 1 S-образная 2
5. Аксессуары От DELIXI EM60 0,4-2.2KW 0.75kw инвертор ведущей частоты вектора
EM60-IO карты расширения, EM60-485 Расширительная сетевая карта, внутренний тормозной блок

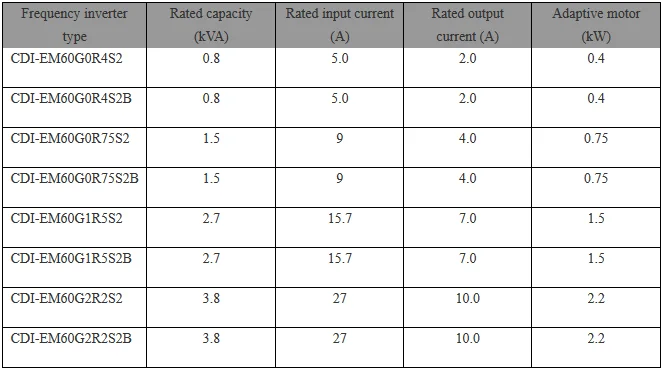

6 . Другие модели на выбор
Похожие товары
Товары оптом из Китая
Интернет-магазин одежды, мобильных телефонов, компьютеров, ювелирных изделий, товаров для красоты и дома и т. д . Товары по оптовым ценам как для малого бизнеса, так и частных лиц. Доставка товаров по всему миру!
Источник
delixi inverter manual
Post on 26-Sep-2015
Documents
inverter output
inverter type
power lines of inverter
selection of cdi inverter
delixi hangzhou inverter
water figure
figure v
ma figure
To the user Notices of Onsite Installation and Operation
Respectful User: Thanks for your selection of CDI inverter manufactured by Delixi Hangzhou Inverter Co., Ltd. In order that you can better use the product, please pay attention to the following: 1. After installed and commissioned, fasten the components,
especially connecting bolt of the line, which shall cause fire accident due to heat at the connection if not fastened.
2. Design of installation on the site should be reasonable to maintain excellent ventilation.
3. The power lines of inverter can not get wrong connection at input or output lines, or else the inverter will be exploded.
4. Starting and stopping the motor directly by power-on and power-off the main circuit of the inverter shall cause frequent jumping faults to the inverter.
5. When selecting inverter type, configure the inverter as per actual load power (load working current). When there is heavy load, type selection can be magnified by 1 to 2 shifts. Smaller type shall cause overcurrent or overload jumping faults to the inverter.
6. Protection level of the inverter is IP20, that is, it can prevent a foreign matter with a diameter of 12.5mm or greater from completely entering, without waterproof function.
7. For inverter which stored for more than half a year, when powed should increase voltage slowly by a voltage regulator. or else there is danger of electric shock and explosion.
8. If line connecting the inverter to the motor exceeds 50m, it is required to add AC output inductor. Otherwise, the inverter and the motor are in danger of damage.
Distinguished users, for your product can be used safely for a long time, you need inspect the product carefully, power off it to clean and maintain regularly. If any trouble in process of inspection, please notify us by phone or mail. Our service hotline is 0571-85243785. We shall send professional to your site as per your trouble to assist you in solving the trouble and ensure the product is operated safely and reliably.
Common connection diagrams:
Figure I: External stop/start, Figure II: frequency control by adjusting speed by external up/down terminals potentiometer
Figure III: PID control for water Figure IV: PID control for water supply at permanent pressure supply at permanent pressure (pressure transmitter) (transmissible pressure gauge)
Figure V: Inverter Multi-speed Control Figure VI: Inverter output at
Figure VII: 3-line maintaining control mode
Preface . Chapter I Safety Operation and Notices . 1
1.1 Examination and Acceptance. 1 1.2 Precautions for safe operation. 2

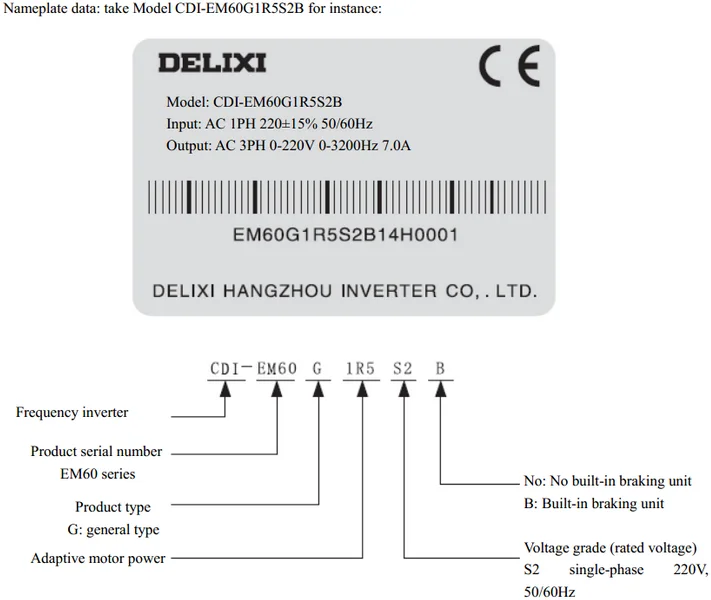

Chapter 2 Product Information . 4 2.1 Nameplate data and naming rule . 4 2.2 Technical Specifications . 5 2.3 CDI9200 Inverters . 8 2.4 Appearance and installation size. 9 2.5 Routine maintenance . 13
Chapter 3 Installation and Connection of Inverter. 16 3.1 Installation of front cover and number keyboard. 16
3.1.1 Installation of front cover . 16 3.1.2 Installation of number keyboard . 16
3.2 Selection of the Site and Space for Installation . 17 3.3 Wiring of the Peripherals and Optional parts. 19 3.4 Wiring of the main circuit. 20
3.4.1 Wiring diagram for the main circuit and precautions. . 20 3.4.2 Precautions for wiring the input side of the main circuit . 22 3.4.3 Precautions for wiring the output side of the main circuit . 23 3.4.4 Wiring and Supporting Peripherals for 380V-level Main Circuits . 26
3.5 Connection of control circuit . 27 3.5.1 Arrangement and connection of controlling circuit terminals . 27 3.5.2 Function of control circuit terminal: . 29
3.6 Grounding. 32 Chapter 4 Keyboard Operation and Running . 33
4.1 Selection of operating mode . 33 4.2 Test run and inspection . 33
4.2.1 Precautions and inspection before test run. 33 4.2.2 Test run . 34 4.2.3 Operating inspection . 34
4.3 Operating method of keyboard . 35 4.3.1 Keys on keyboard and their functions . 35
4.3.2 Keyboard display mode . 37 4.3.3 Parameter check and set methods (using digital keyboard) . 38 4.3.4 Frequency setting of keyboard. 39
Chapter 5 Tables of Function Parameters . 40 Chapter 6 Functional Parameters. 57
6.1 Basic functional parameter group P00. 57 6.2 The parameter of auxiliary fuction P01 group. 72 6.3 The function of I/O Terminals and Multi-speed running P02 group . 83 6.4 Parameter group P03. 100 6.5 Other function parameter group P04 . 107 6.6 Display function parameter group P05 . 118
Chapter 7 Fault Handling. 120 7.1 Fault Diagnosis and Elimination. 120 7.2 Alarm display and explanation . 122 7.3 Motor Fault and Its Elimination. 123
Appendix 1 Regular Maintenance and Inspection Methods . 125 Appendix 2 Guideline for Selection of Optional parts . 128
A2.1 Alternative Current Reactor (ACL) . 128 A2.2 DC reactor. 129 A2.3 Radio noise filter. 129 A2.4 Remote Operation Keyboard . 130 A2.5 Regenerative brake unit and brake resistor. 130 A2.6 Leakage Protector . 131
Appendix 3 Instruction of injection molding machine modification. 132 A3.1 Terminal connection diagram of main circuit . 132 A3.2 Connection method of main circuit for energy saving modification of injection molding machine. 132 A3.3 Explanation of connection method of conversion board: 134 A3.4 Adjustment of main parameter: . 136
Appendix 4 Rs-485 Communication Protocol Amendment . 139
Preface Thank you for choosing CDI9200 Series Frequency Conversion Governor manufactured by DELIXI (Hangzhou) Inverter Co.,Ltd. Before using it, please read this manual carefully so as to guarantee correct operation. Erroneous operation might result in malfunction, faults or shortened life span of the equipment, or even personal injury. Therefore, users are advised to read carefully this manual and abide by it during operation. The manual is a standard attached document. Please keep it for maintenance and repair in the future. Aside from operation instructions, this manual also presents some wiring diagrams for your reference. If you have any difficulty or special demands for using the inverter, please contact our offices or distributors. You may also contact the customer service centre of our head office for our quality service. The manual noted that its content might change without further notice. Please confirm following content during unpackaging: 1. If the product is damaged during process of transportation, if parts
are damaged and dropped, or if main body is bruised. 2. If rated value marked on nameplate is consistent with your order
requirement, or if there are ordered unit, acceptance certificate, operation manual and guarantee shed in package.
The Company strictly complies with quality system during production and packaging, for any inspection miss, please contact our Company or supplier for settlement.
People should not reprint, transmit, and use the manual or c
Источник
Как запустить и настроить частотный преобразователь — инструкция для чайников
Его называют инвертор, частотный регулятор или просто «частотник». Зачем же нужен этот черный ящик и как его настроить? Попробуем разобраться на примере Inovance MD310.
Преобразователь частоты — это силовой электронный блок, который является посредником между системой управления и электродвигателем. Он обеспечивает питание для двигателя, защищает его и задаёт необходимый режим работы — разгон, торможение или постоянное изменение скорости.
Для примера возьмем шлифовальный станок, который часто можно встретить в промышленном цеху или в столярной мастерской. Для качественной работы станка движение должно осуществляться в двух направлениях, скорость вращения ленты — меняться плавно, а аварийная кнопка мгновенно отключать питание. Без преобразователя частоты тут точно не обойтись.
Рис.1 Внешний вид шлифовального станка.
Подключение силовых цепей
Все провода, подключаемые к частотному преобразователю, можно разделить на 2 группы: силовые и контрольные. Рассмотрим подключение силовых.
Три провода сетевого питания 380 В, 50 Гц — клеммы R, S, T + провод заземления PE. Нейтраль частотному преобразователю не нужна. Даже если она у вас есть, подключать не нужно. А вот провода питания можно подключать в любом порядке. При необходимости чередование фаз можно изменить в программе частотника.
Три провода питания двигателя — клеммы U, V, W + провод заземления PE. На выходе напряжение может меняться от 0 до 380 В, а частота от 0 до 500 Гц. В этом и кроется смысл работы частотного преобразователя — он позволяет изменять скорость двигателя от нуля до номинального значения и даже выше, если это позволяет механика.
Рис.2 Подключение силовых цепей
Подключение цепей управления
С контрольными проводами всё несколько сложнее. Тут нужно хорошо подумать, прежде чем подключать. На выбор целая россыпь дискретных и аналоговых входов и выходов. В документации производители чаще всего публикуют стандартную схему подключения с заводскими настройками, но для каждого механизма на деле нужна своя схема и индивидуальные настройки.
Рис.3 Подключение цепей управления
У нас задача не самая сложная. Для управления шлифовальной машиной достаточно кнопок «Пуск», «Стоп», переключателя «Вперед – Назад» и переменного резистора для изменения скорости вращения, его ещё называют потенциометром.
К дискретным входам DI подключаются сигналы, которые могут принимать одно из двух состояний — «вкл» и «выкл» или логический 0 и 1. В нашей схеме это кнопки «Пуск», «Стоп», переключатель направления и аварийный «грибок». Мы будем использовать кнопки без фиксации, которые уже установлены на станке.
К аналоговым входам AI подключаются сигналы с непрерывно меняющейся величиной тока 4. 20 мА или напряжения 0. 10 В. Это могут быть датчики, сигналы от контроллера или другого внешнего устройства. В нашем случае — это ручка потенциометра, которая обеспечивает плавную регулировку скорости.
Потенциометр или переменный резистор — это регулируемый делитель напряжения с тремя контактами.
» >
Рис.4 Внешний вид потенциометра
На два крайних неподвижных контакта подаётся постоянное напряжение 10 В от частотного преобразователя, а средний подвижный контакт служит для снятия текущей величины напряжения, которая зависит от положения ручки. Если ручка повернута наполовину, значит и напряжение будет только половинное = 5 В. Преобразователь пересчитает напряжение в задание скорости и разгонит двигатель.
Рис.5 Подключение потенциометра
Любой потенциометр не подойдёт, необходим с сопротивлением от 2 до 5 кОм, чтобы аналоговый вход стабильно работал. А ещё он должен быть с удобной ручкой, ведь крутить его придётся постоянно. Мощность может быть любой, даже 0,125 Вт достаточно. Идеально подойдёт XB5AD912R4K7 с сопротивлением 4,7 кОм.
На дискретные — DO и аналоговые выходы AO преобразователь выдает информацию о своем текущем состоянии, скорости или токе двигателя, достижении заданных значений или выходе за их пределы. В нашем случае выходы не используются, поэтому подключать нечего.
Настройка
Недостаточно просто подключить все провода к частотнику, его ещё нужно правильно настроить, чтобы механизм работал стабильно и долго. Для этого в частотном преобразователе несколько сотен параметров. Конечно, все настраивать не придётся, но вот основные — обязательно.
Настройка осуществляется с помощью клавиш на встроенной панели управления. С ними всё предельно просто.
Кнопка PRG отвечает за вход и выход из режима программирования. Кнопки вверх, вниз и вбок осуществляют навигацию внутри меню, а кнопка Enter — подтверждает выбор параметра или его значения.
MF.K — это дополнительная функциональная кнопка, которую можно настроить на необходимое действие, например переключение между местным и дистанционным управлением или смену направления вращения.
Зеленая и красная кнопки — это Пуск и Стоп, если управление осуществляется с панели.
Если запутались, не беда. Нужно несколько раз нажать на кнопку PRG, чтобы вернуться к исходному состоянию.
» >
Рис.6 Внешний вид панели управления
А теперь к параметрированию
Во-первых, необходимо дать понять частотному преобразователю, какой двигатель к нему подключен. Для этого в параметры с F1-01 по F1-05 запишем значения с шильдика двигателя:
F1-01 = 1,5 кВт — номинальная мощность двигателя
F1-02 = 380 В — номинальное напряжение двигателя
F1-03 = 3,75 А — номинальный ток двигателя
F1-04 = 50 Гц — номинальная частота двигателя
F1-05 = 1400 об/мин — номинальная скорость двигателя
Рис.7 Шильдик двигателя
Теперь, когда основные данные о двигателе есть, нужно провести автонастройку. Этот процесс нужен, чтобы частотный преобразователь ещё лучше адаптировался к работе с конкретным двигателем: вычислил сопротивление и индуктивность обмоток. Так управление будет точнее, а экономия энергии — больше.
Для запуска процедуры устанавливаем F1-37 = 1 — статическая автонастройка и нажимаем кнопку «Run» на панели управления. Через пару минут дисплей переходит в исходное состояние и частотник готов к работе.
Далее переведём управление на внешние кнопки и настроим его
В нашем случае подойдёт трёхпроводное управление, где кнопка «Стоп» осуществляет разрешение на работу, кнопка «Старт» — запуск станка, а переключатель выбирает направление вращения.
Рис.8 Схема трёхпроводного управления
Настроим эти параметры:
F0-02 = 1 — управление через клеммы управления
F0-03 = 2 — задание частоты с AI1 (потенциометр)
F4-00 = 1 — пуск
F4-01 = 2 — выбор направления движения
F4-02 = 3 — разрешение работы
F4-03 = 47 — аварийный останов
F4-11 = 3 — режим трёхпроводного управления
Теперь станок начинает оживать, реагирует на нажатие кнопок и вращение ручки скорости. Остаётся настроить время разгона, торможения и проверить на практике удобство использования. Наш частотный преобразователь настроен и готов к использованию!
Защита и безопасность
Преобразователь частоты — умное устройство. После настройки в работу включаются все защитные функции, которые в случае аварии сберегут и сам частотник, и двигатель, и механизм.
Например, при заклинивании: преобразователь вычислит, что ток двигателя намного выше номинального, который мы установили в параметре F1-03 ранее, выдаст ошибку «Перегрузка двигателя» и отключится. Двигатель не перегреется и не сгорит, а механика останется целой.
А если возникла угроза здоровью оператора или поломки оборудования — спасет аварийная кнопка «грибок». При её нажатии преобразователь в мгновение остановит станок и отключит питание. Никто не пострадает!
Вместо заключения
Настройка частотного преобразователя — процесс увлекательный. Порой преобразователь берёт на себя не только управление двигателем, но и целой системой и может заменить даже простой контроллер. К частотнику можно подключать датчики, лампы индикации, реле и даже контакторы. Применение преобразователю можно найти везде: от насосов и конвейеров до сложных станков, подъёмников и лифтов. Главное внимательно изучать документацию и делать всё по порядку, тогда всё обязательно получится.
Источник
Преобразователь частоты 22кВт DELIXI E100 E102
Преобразователь частоты Delixi E180 с векторным управлением Введение Инвертор серии CDI-E180 (0,4-700 кВт) — это стабильный и универсальный высокопроизводительный преобразователь с векторным управлением с оптимальными режимами управления, такими как SVC, V / F-управление и VC, и широко используется используется в ситуациях с высокими требованиями к скорости .
1.Фотографии преобразователя частоты DELIXI E100 E102 22KW
2.Внедрение преобразователя частоты DELIXI E100 E102 22KW
Инвертор серии CDI-E102 представляет собой маломощный инвертор классического типа с оптимальным управлением SVC и V / F, стабильной производительностью и упрощенными функциями. Он резервирует конфигурацию, наиболее часто используемую пользователями, и является более экономичным.
3. Технические характеристики преобразователя частоты DELIXI E100 E102 22KW
1). Упрощенные функции и более экономичная
Оптимизированная конфигурация в соответствии с функциями, наиболее часто используемыми пользователями, с целью сокращения потерь ресурсов, повышения эффективности затрат и повышения конкурентоспособности.
2) .Компактная структура
Оптимальная структура и элегантный внешний вид; можно устанавливать как через направляющие, так и через отверстия; легко использовать.
3). Гибкий выбор типа
Типы мощностью 15 кВт или ниже имеют стандартные внутренние тормозные блоки, а типы 18,5–22 кВт могут иметь дополнительные внутренние тормозные блоки. Типы мощностью 11 кВт и 15 кВт имеют стандартные индукторы постоянного тока, а типы 18,5-22 кВт могут иметь дополнительные индукторы постоянного тока.
4.Применение преобразователя частоты DELIXI E100 E102 22KW
В основном применяется к ситуациям с низким энергопотреблением, не связанным с VC, с высокими требованиями к вводу / выводу.
Высекальный станок, резной станок, текстильный станок, стекольный станок и красильный станок.
5.Принадлежности для преобразователя частоты DELIXI E100 E102 22KW
Внешняя клавиатура, удлинитель, плата расширения связи E102-485.
6. Все модели CDI-E102 серии
Преобразователь частоты DELIXI E100 E102 22KW
