Частотные преобразователи yaskawa компактная серия v1000

Частотник yaskawa v1000

При глобальной конкуренции соперничающие компании борются за всемирное лидерство. Частотные миниприводы переменного тока серии V1000 компании YASKAWA определили новый стандарт мира. Они представляют собой надежное, энергоэффективное решение задач по высокой производительности в сочетании с низким шумом двигателя и высоким пусковым моментом.

Преобразователь частоты V1000 обеспечивает мир власти в ладони вашей руки! Модели общего назначения имеют широкое поле применения, в том числе векторное управление в разомкнутом контуре регулирования и использование электродвигателей без обратной связи. При этом достигается точное регулирование скорости и высокий крутящий момент на низких скоростях.

Обеспечиваются четыре способа управления:

  • скалярное;
  • скалярное с энкодером;
  • бездатчиковое векторное управление асинхронным двигателем;
  • бездатчиковое векторное управление синхронным двигателем с постоянным магнитом.

Преобразователи частоты YASKAWA V1000 предназначены для работы:

  1. В сверхтяжелых условиях эксплуатации (перегрузка клиентов из 150% в течение 60 секунд)
  2. В нормальном режиме (перегрузка 120% в течение 60 секунд)

Лучшие в диапазоне мощностей 0,1 кВт до 18,5 кВт частотники серии V1000 – это идеальный выбор для случаев, где требуется высокая производительность и миниатюрный размер.

Особенности технических характеристик

  • Встроенный фильтр ЭМС
  • ПИД-регулирование (со спящим режимом)
  • Интерфейс RS-232С
  • Высокий крутящий момент, благодаря векторному управлению (200% / 0,5 Гц)
  • Существенное снижение торможения потока (на 50% сокращение времени торможения)
  • Степень защиты IP20, IP66

Преобразователь частоты YASKAWA V1000 мирового класса – самый маленький в мире частотник в своём диапазоне мощностей. Устройство с передовым охлаждением и выравниванием параметров сети. Легко отвечает требованиям всех норм безопасности. Компактная панель управления позволяет конвейерную установку «бок о бок».

Ошибки частотника

И даже, если в один прекрасный момент ваш преобразователь частоты выдаст ошибку при инициализации процесса входа, вы будете знать, что делать.

Просто следовать прилагаемой инструкции, то есть:

  1. Ввести пароли для доступа, чтобы открывались все параметры для настройки.
  2. Проверить функции, назначенные цифровым входам.

Можно всегда определить, в чём проблема, прочитав и расшифровав коды ошибок. Вот некоторые из них:

  • слишком высокая нагрузка;
  • «лопнувший» конденсатор, впаянный производителем в микросхему по европейским нормам защиты среды от электромагнитного излучения;
  • пробит один из транзисторов IGBT-моста;
  • проблемы с токоизмерительными цепями.

Если первые две «ошибки» легко исправимы, то в третьем случае ремонт обойдется недёшево. А в последнем перспективы успешности самостоятельного ремонта, честно говоря, туманны — поэтому лучше не браться. Следовательно, стоит обратиться к специалистам в сервисную службу. В некоторых случаях стоит переплатить.

Заключение

Модель V1000 компании YASKAWA является высокоэффективным приводом на основе последней матрицы преобразовательной техники. С полной возможностью регенерации энергии преобразователь частоты располагает большим потенциалом энергосбережения, а синусоидальный входной ток и коэффициент мощности, близкий к одному, позволяет уменьшить напряжение на сетке компонентов, таких как трансформаторы и линии электропередач.

Источник



Настройка инвертора Yaskawa v1000

#1 OFFLINE vasia015

  • Пользователи+
  • Pip
  • 9 сообщений
    • Из:Йошкар-Ола

    Здравствуйте.
    Имеется фрезерный станок multicam 3000. После поломки инвертора (yaskawa v7) был преобретен новый — yaskawa v1000. Подключили, ввели минимальные настройки, которые нам выслали официалы (настройки приложил на картинке), а так же минимальные настройки для шпинделя по мануалу от инвертора.
    После включения станка и запуска поиска «0» выдает надпись на пульте «режим паузы, поиск дома, нажмите ентер для продолжения». На контроллере при этом загорается индикатор «Pause». После нажатия кнопки «ентер» индикатор паузы на контроллере гаснет, на пульте отображается надпись «finding home. » и далее ничего не происходит. Т.е станок не ишет 0.
    Если отключить инвертор, то при запуске поиска ноля сперва выдает надпись на пульте «нет связи с инвертором» и далее нормально находит ноль.

    контроллер m2521
    частотник yaskawa v1000 (модель на фото)

    Подключали все точно так же как и на старом инверторе.
    Подскажите может нужны еше какие то дополнительные настройки? Источник задания частоты и способ управления в инверторе установили на параметр «modbus».

    Прикрепленные изображения

    #2 OFFLINE Serb

  • Пользователи+
  • PipPip
  • 49 сообщений
    • Пол: Мужчина
    • Из:Волгодонск

    #3 OFFLINE Serb

  • Пользователи+
  • PipPip
  • 49 сообщений
    • Пол: Мужчина
    • Из:Волгодонск

    SW1 Выбирает тип сигнала (напряжение/ток) для аналогового входа A2.
    SW2 Подключает или отключает согласующую нагрузку внутреннего порта RS422/485.
    SW3 Выбор положительной (PNP)/отрицательной (NPN, по умолчанию) логики для дискретных входов (для PNP требуется внешний источник питания 24 В=)

    Источник команды «Ход» определяется параметром b1-02, а источник задания частоты – параметром b1-02
    Для дистанционного управления приводом убедитесь, что параметрами b1-01/02 правильно определены источники задания частоты и команды «Ход», и что
    привод переведен в режим REMOTE (Дистанционное).

    Сброс, а вы его делали? 2-х проводная схема чего? Управления? Управления чем? Явно что сбросы у него разные и настройки будут разные.

    Возврат всехпараметров к значениям поумолчанию (возвращается в 0 после инициализации).
    Не инициализировать
    1110: Инициализация пользователя (вначалепользовательдолжен задать значения параметров пользователя и сохранить их с помощью параметра o2-03)
    2220: Инициализация (2-проводн. схема)
    3330: Инициализация (3-проводн. схема)

    Напоследок еще про b1-02, по умолчанию команда ход дается с дискретных входов S1 и т.д., попробуйте b1-02 = 2 ход по Modbus.

    Читайте также:  Флагман в океане советского радиохлама Океан 209

    P.S.: Это то что можно вытянуть из руководства по быстрому запуску http://www.proenergo. 1000_manual.pdf
    Если не поможет надо смотреть полный мануал, на русском не встречал.

    #4 OFFLINE vasia015

  • Пользователи+
  • Pip
  • 9 сообщений
    • Из:Йошкар-Ола

    1. MB и MC прозваниваются как на новом, так и на старом инверторе.
    2. S1, S2, S3 стоят по анологии со старым инвертором V7,
    S1 в положении V, S2 в положении ON, S3 в положении SINK (NPN)
    3. HC, H1, H2 замкнуты.
    связывались с официалами, и с специалистами по этим частотникам. Все говорят, что для подключения управления инвертором через контроллер параметров которые я приложил достаточно, плюс еще параметры b1-01 b1-02 в значение 2 тоже ставили.
    После включения станка и инициализации со шпинделем на табло инвертора показывает надпись F 000, то есть как я понимаю связь с инвертором у контроллера есть, ошибок частотник не выдает, но в ноль станок идти не хочет.
    Шпиндель не запускали, так как запустить его можно только после поиска ноля станка.

    Еще при отправки станка в ноль, перед переводом в паузу и выводом сообшения о поиске дома, выскакивает на пульте станка ошибка MODBUS: Timed out, Address 1 и сразу сменяется надписью «режим паузы, поиск дома, нажмите ентер для продолжения» Как я понимаю именно в этой надписи и кроется наша проблема

    #5 OFFLINE Serb

  • Пользователи+
  • PipPip
  • 49 сообщений
    • Пол: Мужчина
    • Из:Волгодонск

    Превышен интервал ожидания от адреса 1. Не видит он преобразователя. Либо вобще не видит, либо время ожидания ответа слишком мало. Частотник не успевает ответить за заданный интервал времени. Сам частотник ругнется на Modbus только в том случае если пришедшая команда будет ему не понятна.

    Открыл мануал по настройке, на вашем фото частотник присоеденен по RS-485, параметр H5-07 по умолчанию 1.

    Setting 0: Disabled — RTS is Always ON
    Use this setting when using RS-485 signals for communications.
    Setting 1: Enabled — RTS Turns ON when Sending
    Use this setting when using RS-422 signals for communications.

    #6 OFFLINE vasia015

  • Пользователи+
  • Pip
  • 9 сообщений
    • Из:Йошкар-Ола

    Источник

    Как запустить и настроить частотный преобразователь — инструкция для чайников

    Его называют инвертор, частотный регулятор или просто «частотник». Зачем же нужен этот черный ящик и как его настроить? Попробуем разобраться на примере Inovance MD310.

    Как запустить и настроить частотный преобразователь — инструкция для чайников

    Преобразователь частоты — это силовой электронный блок, который является посредником между системой управления и электродвигателем. Он обеспечивает питание для двигателя, защищает его и задаёт необходимый режим работы — разгон, торможение или постоянное изменение скорости.

    Для примера возьмем шлифовальный станок, который часто можно встретить в промышленном цеху или в столярной мастерской. Для качественной работы станка движение должно осуществляться в двух направлениях, скорость вращения ленты — меняться плавно, а аварийная кнопка мгновенно отключать питание. Без преобразователя частоты тут точно не обойтись.


    Рис.1 Внешний вид шлифовального станка.

    Подключение силовых цепей

    Все провода, подключаемые к частотному преобразователю, можно разделить на 2 группы: силовые и контрольные. Рассмотрим подключение силовых.

    Три провода сетевого питания 380 В, 50 Гц — клеммы R, S, T + провод заземления PE. Нейтраль частотному преобразователю не нужна. Даже если она у вас есть, подключать не нужно. А вот провода питания можно подключать в любом порядке. При необходимости чередование фаз можно изменить в программе частотника.

    Три провода питания двигателя — клеммы U, V, W + провод заземления PE. На выходе напряжение может меняться от 0 до 380 В, а частота от 0 до 500 Гц. В этом и кроется смысл работы частотного преобразователя — он позволяет изменять скорость двигателя от нуля до номинального значения и даже выше, если это позволяет механика.

    Читайте также:  Запуск автомобильного двигателя и его функции


    Рис.2 Подключение силовых цепей

    Подключение цепей управления

    С контрольными проводами всё несколько сложнее. Тут нужно хорошо подумать, прежде чем подключать. На выбор целая россыпь дискретных и аналоговых входов и выходов. В документации производители чаще всего публикуют стандартную схему подключения с заводскими настройками, но для каждого механизма на деле нужна своя схема и индивидуальные настройки.


    Рис.3 Подключение цепей управления

    У нас задача не самая сложная. Для управления шлифовальной машиной достаточно кнопок «Пуск», «Стоп», переключателя «Вперед – Назад» и переменного резистора для изменения скорости вращения, его ещё называют потенциометром.

    К дискретным входам DI подключаются сигналы, которые могут принимать одно из двух состояний — «вкл» и «выкл» или логический 0 и 1. В нашей схеме это кнопки «Пуск», «Стоп», переключатель направления и аварийный «грибок». Мы будем использовать кнопки без фиксации, которые уже установлены на станке.

    К аналоговым входам AI подключаются сигналы с непрерывно меняющейся величиной тока 4. 20 мА или напряжения 0. 10 В. Это могут быть датчики, сигналы от контроллера или другого внешнего устройства. В нашем случае — это ручка потенциометра, которая обеспечивает плавную регулировку скорости.

    Потенциометр или переменный резистор — это регулируемый делитель напряжения с тремя контактами.

    » >
    Рис.4 Внешний вид потенциометра

    На два крайних неподвижных контакта подаётся постоянное напряжение 10 В от частотного преобразователя, а средний подвижный контакт служит для снятия текущей величины напряжения, которая зависит от положения ручки. Если ручка повернута наполовину, значит и напряжение будет только половинное = 5 В. Преобразователь пересчитает напряжение в задание скорости и разгонит двигатель.

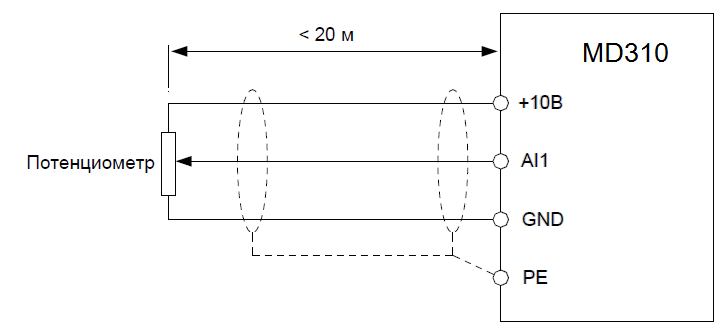

    Рис.5 Подключение потенциометра

    Любой потенциометр не подойдёт, необходим с сопротивлением от 2 до 5 кОм, чтобы аналоговый вход стабильно работал. А ещё он должен быть с удобной ручкой, ведь крутить его придётся постоянно. Мощность может быть любой, даже 0,125 Вт достаточно. Идеально подойдёт XB5AD912R4K7 с сопротивлением 4,7 кОм.

    На дискретные — DO и аналоговые выходы AO преобразователь выдает информацию о своем текущем состоянии, скорости или токе двигателя, достижении заданных значений или выходе за их пределы. В нашем случае выходы не используются, поэтому подключать нечего.

    Настройка

    Недостаточно просто подключить все провода к частотнику, его ещё нужно правильно настроить, чтобы механизм работал стабильно и долго. Для этого в частотном преобразователе несколько сотен параметров. Конечно, все настраивать не придётся, но вот основные — обязательно.

    Настройка осуществляется с помощью клавиш на встроенной панели управления. С ними всё предельно просто.

    Кнопка PRG отвечает за вход и выход из режима программирования. Кнопки вверх, вниз и вбок осуществляют навигацию внутри меню, а кнопка Enter — подтверждает выбор параметра или его значения.

    MF.K — это дополнительная функциональная кнопка, которую можно настроить на необходимое действие, например переключение между местным и дистанционным управлением или смену направления вращения.

    Зеленая и красная кнопки — это Пуск и Стоп, если управление осуществляется с панели.

    Если запутались, не беда. Нужно несколько раз нажать на кнопку PRG, чтобы вернуться к исходному состоянию.

    » >
    Рис.6 Внешний вид панели управления

    А теперь к параметрированию

    Во-первых, необходимо дать понять частотному преобразователю, какой двигатель к нему подключен. Для этого в параметры с F1-01 по F1-05 запишем значения с шильдика двигателя:

    F1-01 = 1,5 кВт — номинальная мощность двигателя
    F1-02 = 380 В — номинальное напряжение двигателя
    F1-03 = 3,75 А — номинальный ток двигателя
    F1-04 = 50 Гц — номинальная частота двигателя
    F1-05 = 1400 об/мин — номинальная скорость двигателя

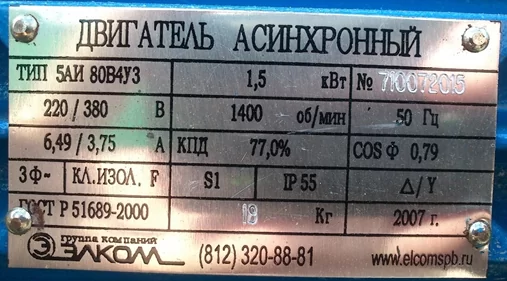

    Рис.7 Шильдик двигателя

    Теперь, когда основные данные о двигателе есть, нужно провести автонастройку. Этот процесс нужен, чтобы частотный преобразователь ещё лучше адаптировался к работе с конкретным двигателем: вычислил сопротивление и индуктивность обмоток. Так управление будет точнее, а экономия энергии — больше.

    Для запуска процедуры устанавливаем F1-37 = 1 — статическая автонастройка и нажимаем кнопку «Run» на панели управления. Через пару минут дисплей переходит в исходное состояние и частотник готов к работе.

    Читайте также:  Как настроить время на часах casio tough solar

    Далее переведём управление на внешние кнопки и настроим его

    В нашем случае подойдёт трёхпроводное управление, где кнопка «Стоп» осуществляет разрешение на работу, кнопка «Старт» — запуск станка, а переключатель выбирает направление вращения.

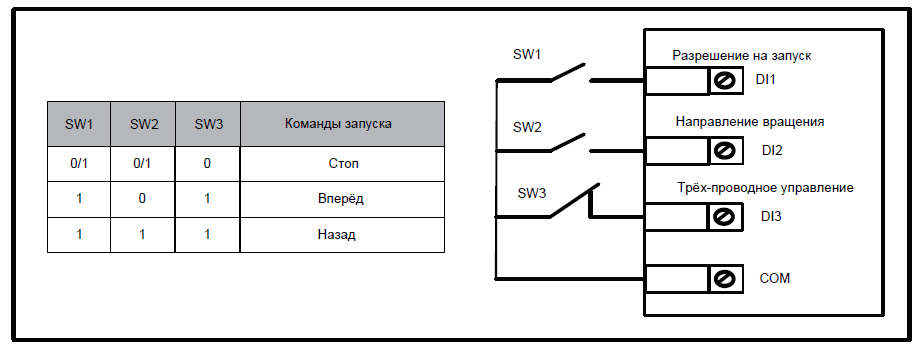

    Рис.8 Схема трёхпроводного управления

    Настроим эти параметры:
    F0-02 = 1 — управление через клеммы управления
    F0-03 = 2 — задание частоты с AI1 (потенциометр)
    F4-00 = 1 — пуск
    F4-01 = 2 — выбор направления движения
    F4-02 = 3 — разрешение работы
    F4-03 = 47 — аварийный останов
    F4-11 = 3 — режим трёхпроводного управления

    Теперь станок начинает оживать, реагирует на нажатие кнопок и вращение ручки скорости. Остаётся настроить время разгона, торможения и проверить на практике удобство использования. Наш частотный преобразователь настроен и готов к использованию!

    Защита и безопасность

    Преобразователь частоты — умное устройство. После настройки в работу включаются все защитные функции, которые в случае аварии сберегут и сам частотник, и двигатель, и механизм.

    Например, при заклинивании: преобразователь вычислит, что ток двигателя намного выше номинального, который мы установили в параметре F1-03 ранее, выдаст ошибку «Перегрузка двигателя» и отключится. Двигатель не перегреется и не сгорит, а механика останется целой.

    А если возникла угроза здоровью оператора или поломки оборудования — спасет аварийная кнопка «грибок». При её нажатии преобразователь в мгновение остановит станок и отключит питание. Никто не пострадает!

    Вместо заключения

    Настройка частотного преобразователя — процесс увлекательный. Порой преобразователь берёт на себя не только управление двигателем, но и целой системой и может заменить даже простой контроллер. К частотнику можно подключать датчики, лампы индикации, реле и даже контакторы. Применение преобразователю можно найти везде: от насосов и конвейеров до сложных станков, подъёмников и лифтов. Главное внимательно изучать документацию и делать всё по порядку, тогда всё обязательно получится.

    Источник

    Инвертор Yaskawa v1000 инструкция на русском

    Безопасность при работе с электротехническим оборудованием стоит на первом месте, поэтому корпорация Yaskawa создала высокоуровневую защиту, однако не следует забывать и о правилах эксплуатации.

    Преобразователя частот v1000

    Частотные преобразователи выступают приборами для контроля и регулировки входных параметров напряжения, особенно это актуально в нестабильных электросетях под высоковольтным напряжением. Если детально рассмотреть характеристики преобразователей v1000, то отличительные моменты включают:

    • допустимо подключение на 200–240 В от одно- и трехфазной сети, запитка 380–480 В от трехфазной;
    • диапазон выходных частот колеблется в пределах 0,01–400 Гц;
    • администрирование доступно в трех вариациях: бессенсорное, скалярное и векторное;
    • показатели мощности составляют 0,1–18,5 кВт;
    • все оборудование имеет высокий класс защиты IP20;
    • выдерживает превышение тока 120% в течение 1 минуты;
    • 150% номинального значения тока в тяжелом режиме выдерживает 60 секунд;
    • 2 аналоговых входа и один выход;
    • 6 цифровых, 1 релейный и 1 импульсный выходы, 1 выход оптопары
    • комплектуются помехозащищающими фильтрами, дросселями, тормозными резисторами, прерывателями
    • встроен блоки питания на 24В;
    • комплектация пультом управления и кабелями подключения.

    Мини-версия потребляет электроэнергию еще экономичнее.

    Инструкция по эксплуатации

    Необходимо придерживаться общих правил:

    1. Внимательно ознакомиться с руководством по установке и работе с частотным оборудованием данного типа.
    2. Тщательно изучить условия и принцип монтажа, как именно и куда крепить, определиться правильно ли выбрано место для установки оборудования.
    3. Перечень всех данных в начале инструкции предупреждений и запретов строго соблюдать. Безопасность, сохранность жизни и здоровья персонала превыше всего.
    4. Все манипуляции по установке и демонтажу выполняет только квалифицированный специалист, нельзя пытаться открыть или переустановить самостоятельно без знания дела.
    5. Привод монтируют как указано в инструкции, не допускается изменений и неправильного расположения – это может вывести из строя не только частотника, но и технику для которой он устанавливается
    6. Всю ответственность за травмы персонала или повреждение оборудования в случае невыполнения предписаний в инструкции несет сам рабочий и руководство, которое допустило ошибку на производстве

    Перед установкой и эксплуатацией внимательно необходимо ознакомиться с инструкцией, которая находится в свободном доступе в сети, а также прилагается к каждому оборудованию при покупке.

    Доставка и гарантия

    Ознакомится с ассортиментом и приобрести электротехническое оборудование, а также все комплектующие можно в компании «Олниса». На все товары предоставляется долгосрочная гарантия. Мы предоставляем только оригинальные устройства от мировых брендов по выгодным ценам и с доставкой по России и странам СНГ.
