Ремонт, подключение электроплит — их электрические схемы. Электроплита Электра — в наглядном примере

Анализируя Ваши вопросы, которые большей частью затрагивают ремонт и подключение электроплит, — стало вытекающей из этого необходимостью в издании дополнительной, данной темы. Разобравшись во всем изложенном, в целом, что касается этого блога, Вы получите необходимые знания и соответственно затем — будете сами принимать свое решение в устранении поломок как по электроплитам так и по другой бытовой технике.

Своей целью считаю, — передать свои знания и опыт в решении той или иной поставленной перед Вами задачей — по устранению какой либо неисправности. Данная тема будет для Вас как бы справочником для разрешения какого либо возникшего вопроса по ремонту электроплит.

Электроплита Электра 1006

Итак, Вы приобрели бытовую стационарную электрическую плиту, предназначенную для приготовления пищи:

• тушения овощных, рыбных и мясных блюд;
• жарки;
• варки;
• сушки фруктов, грибов и овощей.

Удобства создаются тем, что допустим используя высокотемпературный нагреватель \гриль\ и моторедуктор с вертелом можно приготовить:

• курицу на вертеле,
• шашлыки

и тому подобное.

Конечно же следует перед началом эксплуатации той или иной электроплиты, внимательно ознакомиться с техническим паспортом «Руководством по эксплуатации» и соответственно, следовать указанным рекомендациям.

Следует помнить, что подключать электрическую плиту к внешнему источнику переменного напряжения \розетке\ без заземления — не допускается.

Проводить ремонт либо диагностику электроплиты следует с соблюдением мер безопасности, то есть, предварительно отсоединив штепсельную вилку от розетки. За основу данной обучающей темы, мы рассмотрим электрическую схему электропиты Электра 1001м.

То-есть, нам необходимо понять сущность всех электрических соединений. Тема, я бы сказал очень значимая для нас. К примеру, в случае какой либо неисправности необходимо поменять ту же самую конфорку. Что необходимо при этом учитывать? А соответствует ли установленная конфорка той мощности, которая прописана в руководстве по эксплуатации?

Далее, необходимо заменить переключатель мощности конфорки. К каким именно выводам \контактам\ переключателя мощности — нужно подсоединить провода? Как правильно подключить конфорку к проводам? Как правильно соединить между собой два нагревательных элемента \верхний и нижний ТЭНы\ духовки? Как правильно соединить два ТЭНа духовки в электрической схеме?

• сигнальную лампу электроконфорки;
• сигнальную лампу жарочного шкафа;
• лампу освещения жарочного шкафа.

Или допустим, как заменить выключатель клавишный — электроплиты? Здесь как бы тема является довольно таки не простой, — как в проведении ремонта так и в правильном подключении.

Поменяли к примеру сетевой кабель со штепсельной вилкой, — а соответствуют ли контактные соединения силовой штепсельной вилки с контактами силовой розетки? В этой теме и я могу что — то упустить. Полагаю, что мы в своей жизни должны быть любознательными, интересующимися тем или иным источником информации, имеющей в своем содержании не негативную, а положительную сторону.

И нужно самим себе внушить, что:

• у Вас все получится;
• Вы сможете принять свое решение;
• Вы найдете необходимый источник информации;
• Вы станете специалистами в данном направлении.

По сути разобраться, мы уже ими являемся как таковыми, — если нас интересуют вопросы, относящиеся к электротехнике . Если нас … на данное время интересуют:

• технические сайты;
• техническая литература.

И так, к делу. Постараюсь изложить все по отдельности, для каждого электрического соединения, для каждого отдельного участка электрической цепи.

Электрическая схема электроплиты — «Электра 101м»

Что вообще из себя представляет данная электрическая схема электроплиты » Электра 1001 м»? Сверхнового и непостижимого здесь ничего нет, необходимо:

• выучить;
• запомнить все электрические соединения;
• понять сущность этих соединений,

— состоящих в электрической схеме электроплиты. Разобравшись к примеру в данной электрической схеме — Вы сможете починить абсолютно любую электроплиту.

Перед нами на фотоснимке дано изображение двух нагревательных элементов жарочного шкафа, так называемых — ТЭНов.

ТЭН двойной верхний для духовки, мощность — 0,8 кВт

Нижний ТЭН духовки, мощность — 1 кВт

При необходимости выполнить замену ТЭНов в духовке — учитывается прежде всего их мощность. Допустим, вполне могут подойти два данных ТЭНа от других модификаций духовок — к электроплите Электра 1001м, по своей мощности они вполне подходят. В своей практике, приходилось менять пластинчатый ТЭН от духовки — на ТЭН трубчатого исполнения. Конечно же, для этого пришлось приспосабливать, закреплять ТЭН.

Замена ТЭНа электроплиты

При замене ТЭНа \с соответствующей мощностью для электроплиты\, нужно учесть, чтобы контактные соединения двух проводов с ТЭНом — не касались корпуса электроплиты, то есть контакты должны быть заизолированы либо кембриком либо изолентой .

Как проверить ТЭН или как протестировать ТЭН ?

Для этого, берем прибор «Омметр» либо «Мультиметр» \предварительно выставив прибор для измерения сопротивления\, два провода с разъемами соединяем с соответствующими гнездами прибора, включаем прибор и двумя щупами соприкасаемся к контактам ТЭНа. Дисплей допустим цифрового мультиметра будет указывать либо на разрыв \непригодность ТЭНа\, либо на наличие сопротивления ТЭНа.

Вы произвели замену ТЭНа духовки. Как проверить, правильно ли выполнены соединения проводов при замене ТЭНа? Это и является так сказать «сердцем», — при диагностировании. Диагностику проводим пассивно — без подключения к внешнему источнику. Опять же:

1. берем прибор;
2. отключаем всю нагрузку электроплиты;
3. включаем только переключатель мощности духовки;
4. два щупа прибора соединяем с контактами штепсельной вилки.

Дисплей прибора при этом будет указывать на наличие именно того сопротивления, — на которую был установлен переключатель мощности духовки.

С ТЭНами духовки мы как бы уже разобрались. Идем дальше, следующий нагревательный элемент электроплиты, — это электроконфорка.

Электроконфорка чугунная, с запрессованным ободом

Схема электроконфорки

По электрической схеме чугунной конфорки, нам наглядно представляется возможность проследить схему соединений трех спиралей накала — нагревательного элемента.

Как Вы заметили, кроме трех спиралей накала в схему включен размыкающий контакт, регулирующий температуру нагрева конфорки и не допускающий перегрев конфорки. Что из себя представляет данный элемент, позволяющий не допустить перегрев конфорки?

Принцип работы данного элемента основан на принципе работы теплового реле, то есть замыкание и размыкание в электрической цепи происходит за счет воздействия температуры на биметаллическую пластину с контактами.

Читаем схему электроплиты:

Монтажная схема электроплиты выполнена в однофазном исполнении с закороченными на вводе тремя левыми \1, 2, 3\ и двумя следующими \4, 5\ клеммами.

Непосредственно также имеется отдельная клемма — клемма заземления.

Проследим отдельные участки электрического соединения проводов заземления электроплиты Электра 1001м. Разве провода, которые необходимы для заземления металлических частей корпуса — тоже являются электрическим соединением? — Спросите Вы.

— Да, так как данное защитное заземление создает уменьшение тока в теле человека при касании к электроплите, оказавшейся под напряжением из-за нарушения изоляции одним из проводов.

Итак, от щитка электроплиты \где соединяется сетевой кабель с электроплитой\ отходят два провода заземления. Один провод от клеммы заземления имеет последовательное соединение:

1. с корпусом моторедуктора;
2. с корпусом первой электроконфорки \как это указано на схеме\;
3. с корпусом третьей электроконфорки;
4. с корпусом четвертой электроконфорки;
5. с корпусом второй электроконфорки

Другой провод от клеммы заземления также соединен последовательно с нагревательными элементами ТЭНов жарочного шкафа:

1. Н5;
2. Н7 и Н6,

— далее заземляющий провод соединен с корпусом панели управления электроплиты.

Корпус электроплиты металлический, — соответственно, заземлена не только панель управления и другие детали, но и непосредственно весь металлический корпус электроплиты.

Пояснение к электрической схеме — электроплиты

С заземлением электроплиты мы разобрались, читаем схему дальше:

Для удобства изложения мысли, предположим, что три закороченных ввода \первая, вторая и третья клеммы\ на щитке электроплиты подключены к фазе.

Два закороченных ввода \пятая и четвертая клеммы\ — подключены к нейтрали.

Смотрим по схеме:

Клемма 5 щитка электроплиты имеет ответвление на два провода. Один провод от клеммы 5 (нейтраль) соединен с ПШ контакт А трехступенчатого переключателя жарочного шкафа.

Другой провод от клеммы 5 соединен с П2 контакт А семипозиционным переключателем мощности второй электроконфорки Н2.

К клемме 4 (нейтраль) подсоединены два провода. Один провод в последовательном соединении через моторедуктор соединен с первым контактом клавишного выключателя электроплиты.

Другой провод от клеммы 4 соединен с контактом электрического патрона лампочки Л7. От данного контакта лампочки Л7 ответвлением — провод соединен с П3 контакт А переключателя мощности третьей конфорки.

От второго контакта электрического патрона лампочки, провод соединен со вторым контактом клавишного выключателя электроплиты.

Клавишный выключатель электроплиты для данной схемы, осуществляет переключение из нейтрального центрального положения — с замыканием и размыканием участков электрической цепи на два провода, два провода которых соединены с клеммой \4\ щитка.

К трем закороченным вводам (3, 2, 1) щитка, как мы уже условились, — подключается фаза. От клеммы 3 щитка, фазный провод соединен с П1 контакт В семипозиционного переключателя мощности электроконфорки Н1.

От клеммы 2 щитка, фазный провод соединен с ПШ контакт В переключателя мощности жарочного шкафа.

От клеммы 1 фазный провод соединен с П3 контакт В переключателя мощности третьей электроконфорки.

Мы рассмотрели как поступает электрическая энергия на переключатель мощности ПШ — трехступенчатый переключатель жарочного электрошкафа, а так же на семипозиционные переключатели мощности:

• П1 — для первой электроконфорки \Н1\;
• П2 — для второй электроконфорки \Н2\;
• П3 — для третьей электроконфорки \Н3\;
• П4 — для четвертой электроконфорки \Н4\.

семипозиционный переключатель мощности электроконфорки ПМ — 7

Следует понять характер таких электрических соединений, а именно, как Вы уже обратили свое внимание, для всех переключателей мощности фазные провода соединяются с контактами В (смотреть по схеме).

Нейтральные провода соединяются с контактами А (переключателей мощности).

Обращаем свое внимание на семипозиционные переключатели мощности электроконфорок (смотрим по схеме):

Для всех четырех семипозиционных переключателей мощности конфорок установлено упорядоченное значение контактных соединений переключателей мощности с контактными соединениями электроконфорок.

То есть провод от контакта 1 переключателя мощности конфорки соединен с верхним первым контактом электроконфорки.

Провод от контакта 2 переключателя мощности конфорки соединен со вторым контактом электроконфорки и далее.

Терморегулятор духовки в электрической цепи соединен последовательно, — от контакта 1 ПШ, то есть терморегулятор выполняет функцию того же самого теплового реле. Сигнальная лампочка Л6 терморегулятора соединена в электрической цепи — параллельно к контактам переключателя мощности духовки ПШ:

• цифра 3;
• цифра 4 (через ТЭНы духовки).

переключатель духовки трехпозиционный

• Л1;
• Л2;
• Л3;
• Л4,

— соединены параллельно, к контактам:

• буква В (фаза);
• цифра 5 (нейтраль),

— переключателей мощности конфорок.

Следовательно, перегорание лампочек переключателей мощности электроконфорок ни каким образом не влияют на функционирование конфорок.

Вот именно это все изложенное необходимо понять, разобраться… и тогда, ремонт любой электроплиты для Вас будет просто развлечением. То есть нужно внимательно прослеживать все соединения в электрической схеме.

Тот же самый принцип работы относится и к трехступенчатому переключателю мощности жарочного электрошкафа. Смотрим по схеме:

Провод от контакта 3 ПШ, — соединяется с первым контактом ТЭНа Н6 и Н5. Контакт 2 переключателя мощности духовки проводом соединен с первым контактом ТЭНа Н7.

Провод от контакта 4 ПШ, — соединен со вторыми контактами ТЭНов:

• Н6;
• Н7;
• Н5.

В следующий раз мы разберемся с другими электрическими схемами электроплит.

Источник

Кухонные бытовые плиты Rika

Завод производитель адрес: г.Киров, Нововятский р-он, ул. Советская , 51/2

+7 ( 922) 949-97-7 7 — запасные части Rika(Рика), Ново-Вятка, Электра

Доставка запчастей

и комплектующих:

«Почта России», «СДЭК»

Главная страница » Cхемы для электроплит Ново-Вятка, Электра, Rika (Рика)

Схемы для электрических и электрогазовых плит Ново-Вятка, Электра, Rika(Рика)

(Часто запрашиваемые электрические схемы устройств. Для других моделей по запросу servis@rikakirov.ru или написать в форме заказа «Запрос схемы плиты» в конце этой страницы)

скачать электрическую схему для моделей: Нововятка ЭКС, Нововятка Классик

Электрическая схема плиты Нововятка Классик (. Скачать схему. )

Электрическая схема подключения плиты Ново-Вятка Классик для следующих деталей:

1) Подключение переключателя мощности ПМ3 для духовки электрической плиты Ново-Вятка Классик /. купить переключатель ПМ3 Ново-Вятка Классик . /

2) Подключение переключателя мощности ПМ7 для конфорки электроплиты Ново-Вятка Классик /. купить переключатель ПМ7 (856) Ново-Вятка Классик . /

3) Подключение КОНФОРОК для электрической плиты Ново-Вятка Классик /. купить КОНФОРКИ Ново-Вятка Классик. /

4) Подключение ТЭНа верхнего с грилем для электроплиты Ново-Вятка Классик /. купить ТЭН верхний с грилем Ново-Вятка Классик. /

5) Подключение ТЭНа нижнего standart для электрической плиты Ново-Вятка Классик /. купить ТЭН нижнего Ново-Вятка Классик. /

6) Подключение терморегулятора духового шкафа для электроплиты Ново-Вятка Классик /. купить терморегулятор духового шкафа Ново-Вятка Классик. /

7) Подключение светосигнальной арматуры для электрической плиты Ново-Вятка Классик /. купить светосигнальную арматуру Ново-Вятка Классик. /

скачать электрическую схему для моделей: Нововятка «Мастерица»

Электрическая схема плиты Нововятка «Мастерица» модель 120, 160, 188 (. Скачать схему. )

скачать электрическую схему для моделей: Электра 1001 М, Электра 1001, Электра 1002

ПОДРОБНЕЕ: Устройство, инструкция, схема монтажная, схема подключения электроплиты «Электра 1001М»

Электрическая схема Электра 1001 (. Скачать схему. )

ПОДРОБНЕЕ: Устройство, инструкция, схема монтажная, схема подключения электроплиты «Электра 1002»

ПОДРОБНЕЕ: Устройство, инструкция, схема монтажная, схема подключения электроплиты «Электра 1006»

скачать электрическую схему для моделей: Rika (Рика) С 007, Rika (Рика) С 010, Rika (Рика) Э061, Rika (Рика) Э062, Rika (Рика) Э063

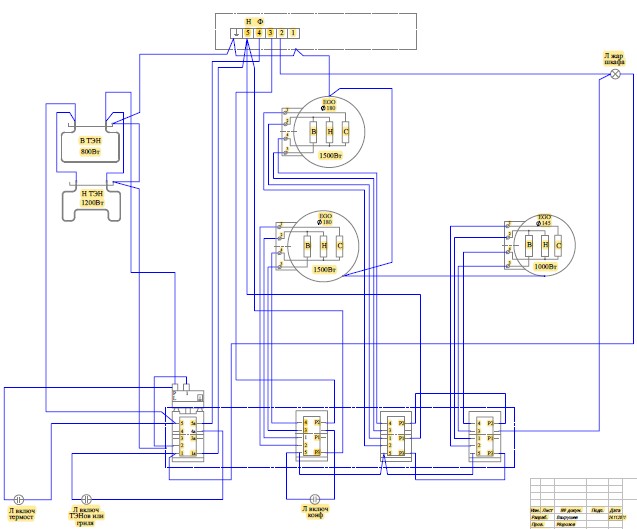

Электрическая схема плиты Rika (Рика) С007 (. Скачать схему. )

Электрическая схема подключения для электрической плиты Rika (Рика) С 007 следующих деталей:

1) Подключение переключателя мощности ПМ3(887) для духовки электрической плиты Rika (Рика) С007 /. купить переключатель ПМ3(887) Rika (Рика) С 007. /

2) Подключение переключателя мощности ПМ7 (856) для конфорки электрической плиты Rika (Рика) С 007 /. купить переключатель ПМ7 (856) (Рика) С 007. /

3) Подключение КОНФОРКИ ф 180 1.5/220 с кольцом для электрической плиты Rika (Рика) С 007 /. купить КОНФОРКУ ф 180 1.5/220 Rika (Рика) С 007. /

4) Подключение КОНФОРКИ ф 145 1.0/220 с кольцом для электрической плиты Rika (Рика) С 007 /. купить КОНФОРКУ ф 145 1.0/220 Rika (Рика) С 007. /

5) Подключение ТЭНа верхнего для электрической плиты Rika (Рика) С 007 /. купить ТЭН верхнего Rika (Рика) С 007. /

6) Подключение ТЭНа нижнего standart для электрической плиты Rika (Рика) С 007 /. купить ТЭН нижнего standart Rika (Рика) С 007. /

7) Подключение терморегулятора духового шкафа для электрической плиты Rika (Рика) С 007 /. купить терморегулятор духового шкафа Rika (Рика) С 007. /

8) Подключение светосигнальной арматуры для электрической плиты Rika (Рика) С 007 /. купить светосигнальную арматуру Rika (Рика) С 007. /

9) Подключение лампы в сборе для электрической плиты Rika (Рика) С 007 /. купить Лампу в сборе Rika (Рика) С 007. /

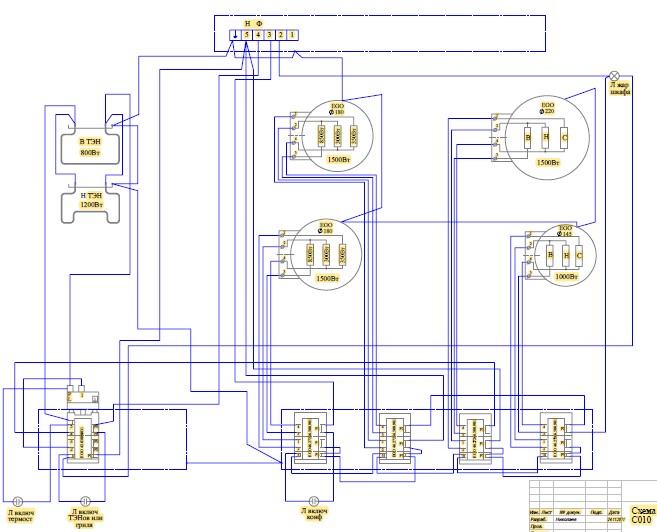

Электрическая схема плиты Rika (Рика) С010 (. Скачать схему. )

Электрическая схема подключения для электрической плиты Rika (Рика) С 010 следующих деталей:

1) Подключение переключателя мощности ПМ3(887) для духовки электрической плиты Rika (Рика) С010 /. купить переключатель ПМ3(887) Rika (Рика) С 010. /

2) Подключение переключателя мощности ПМ7 (856) для конфорки электрической плиты Rika (Рика) С 010 /. купить переключатель ПМ7 (856) (Рика) С 010. /

3) Подключение КОНФОРКИ ф 220 2.0/220 с кольцом для электрической плиты Rika (Рика) С 010 /. купить КОНФОРКУ ф 220 2.0/220 Rika (Рика) С 010. /

4) Подключение КОНФОРКИ ф 180 1.5/220 с кольцом для электрической плиты Rika (Рика) С 010 /. купить КОНФОРКУ ф 180 1.5/220 Rika (Рика) С 010. /

5) Подключение КОНФОРКИ ф 145 1.0/220 с кольцом для электрической плиты Rika (Рика) С 010 /. купить КОНФОРКУ ф 145 1.0/220 Rika (Рика) С 010. /

6) Подключение ТЭНа верхнего для электрической плиты Rika (Рика) С 010 /. купить ТЭН верхнего Rika (Рика) С 010. /

7) Подключение ТЭНа нижнего standart для электрической плиты Rika (Рика) С 010 /. купить ТЭН нижнего standart Rika (Рика) С 010. /

8) Подключение терморегулятора духового шкафа для электрической плиты Rika (Рика) С 010 /. купить терморегулятор духового шкафа Rika (Рика) С 010. /

9) Подключение светосигнальной арматуры для электрической плиты Rika (Рика) С 010 /. купить светосигнальную арматуру Rika (Рика) С 010. /

10) Подключение лампы в сборе для электрической плиты Rika (Рика) С 010 /. купить Лампу в сборе Rika (Рика) С 010. /

Электрическая схема плиты Rika (Рика) Э063 (. Скачать схему. )

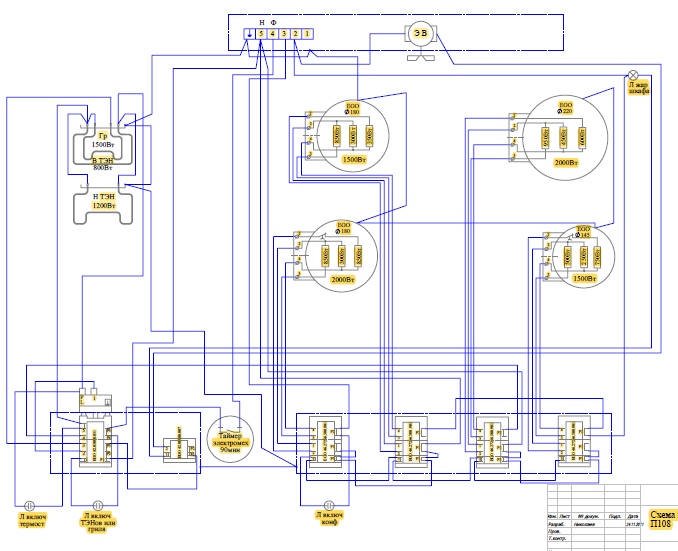

Электрическая схема электрической плиты Rika (Рика) П108 (. Скачать схему. )

скачать электрическую схему для моделей: Rika (Рика) М026, Rika (Рика) М188

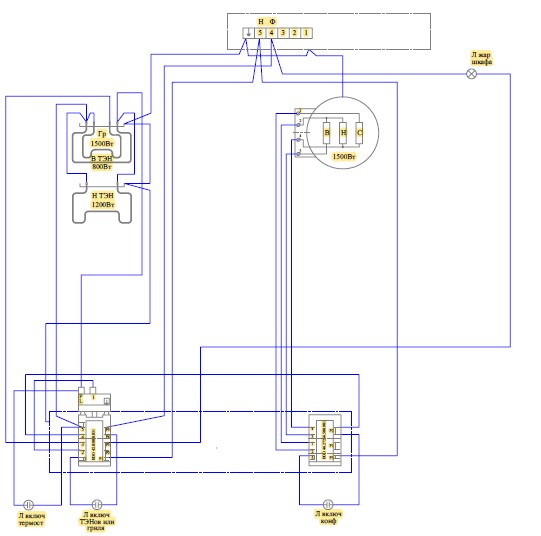

Электрическая схема газоэлектрической плиты Rika (Рика) М026 (. Скачать схему. )

Электрическая схема подключения для электрогазовой плиты Rika (Рика) М 026 следующих деталей:

1) Подключение переключателя мощности ПМ3(887) для духовки э лектрогазовой плиты Rika (Рика) М 026 /. купить переключатель ПМ3(887) Rika (Рика) М 026. /

2) Подключение переключателя мощности ПМ7 (856) для конфорки электрогазовой плиты Rika (Рика) М 026 /. купить переключатель ПМ7 (856) (Рика) М 026. /

3) Подключение КОНФОРКИ ф 180 1.5/220 с кольцом для электрогазовой плиты Rika (Рика) М 026 /. купить КОНФОРКУ ф 180 1.5/220 Rika (Рика) М 026. /

4) Подключение ТЭНа верхнего с грилем standart для электрогазовой плиты Rika (Рика) М 026 /. купить ТЭН верхнего с грилем standart Rika (Рика) М 026. /

5) Подключение ТЭНа нижнего standart для электрогазовой плиты Rika (Рика) М 026 /. купить ТЭН нижнего standart Rika (Рика) М 026. /

6) Подключение терморегулятора духового шкафа для электрогазовой плиты Rika (Рика) М 026 /. купить терморегулятор духового шкафа Rika (Рика) М 026. /

7) Подключение светосигнальной арматуры для электрогазовой плиты Rika (Рика) М 026 /. купить светосигнальную арматуру Rika (Рика) М 026. /

8) Подключение лампы в сборе для электрогазовой плиты Rika (Рика) М 026 /. купить Лампу в сборе Rika (Рика) М 026. /

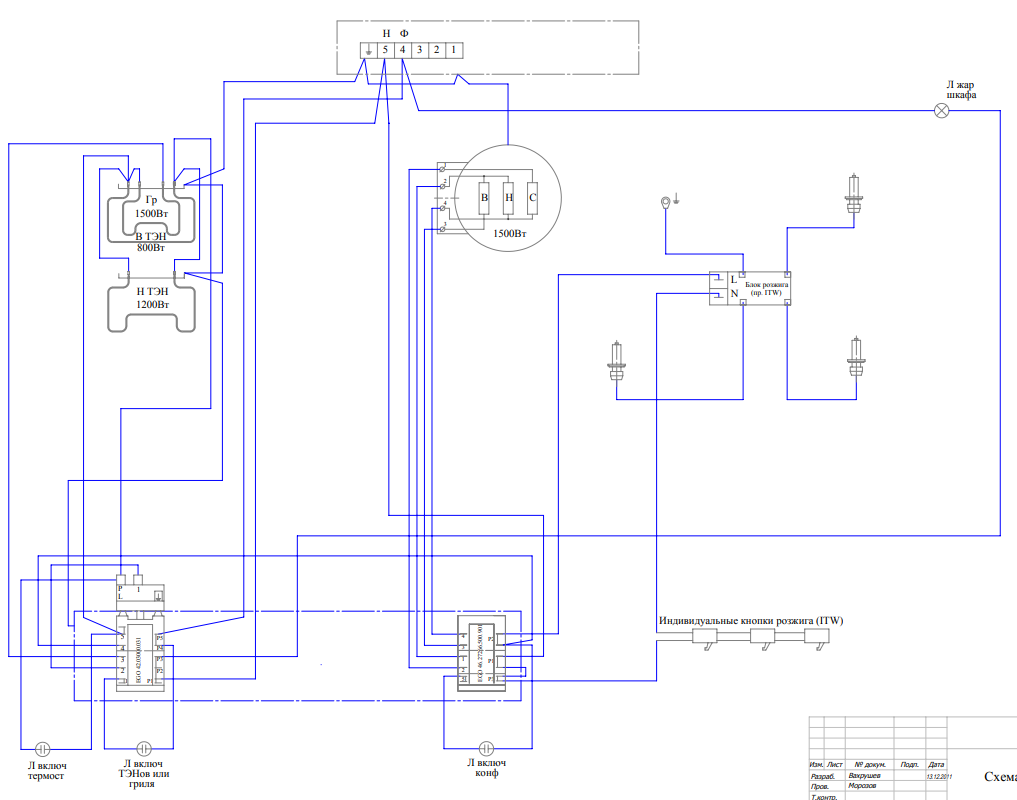

Электрическая схема газоэлектрической плиты Rika (Рика) М130 (. Скачать схему. )

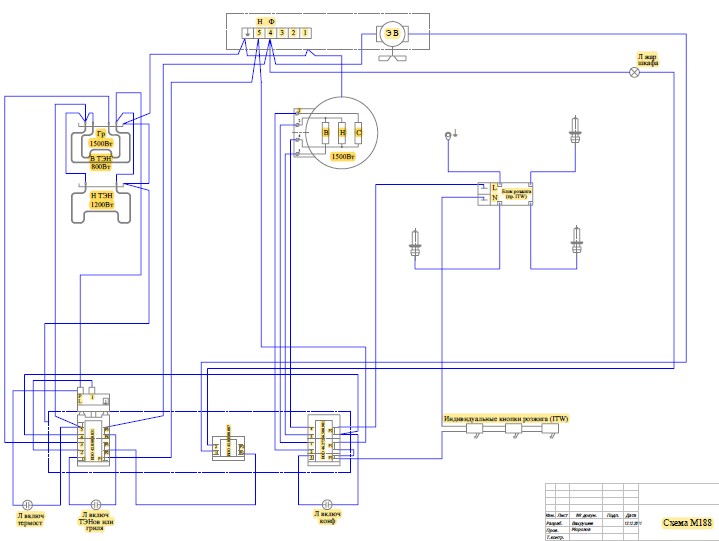

Электрическая схема газоэлектрической плиты Rika (Рика) М188 (. Скачать схему. )

Электрическая схема подключения плиты Rika (Рика) М 188 для следующих деталей:

1) Подключение переключателя мощности ПМ3(887) для духовки электрогазовой плиты Rika (Рика) М 188 /. купить переключатель ПМ(887) Rika (Рика) М 188. /

2) Подключение переключателя мощности ПМ7 (856) для конфорки электрогазовой плиты Rika (Рика) М 188 /. купить переключатель ПМ7 (856) (Рика) М 188. /

3) Подключение КОНФОРКИ ф 180 1.5/220 с кольцом для электрогазовой плиты Rika (Рика) М 188 /. купить КОНФОРКУ ф 180 1.5/220 Rika (Рика) М 188. /

4) Подключение ТЭНа верхнего с грилем standart для электрогазовой плиты Rika (Рика) М 188 /. купить ТЭН верхнего с грилем standart Rika (Рика) М 188. /

5) Подключение ТЭНа нижнего standart для электрогазовой плиты Rika (Рика) М 188 /. купить ТЭН нижнего standart Rika (Рика) М 188. /

6) Подключение терморегулятора духового шкафа для электрогазовой плиты Rika (Рика) М 188 /. купить терморегулятор духового шкафа Rika (Рика) М 188. /

7) Подключение светосигнальной арматуры для электрогазовой плиты Rika (Рика) М 188 /. купить светосигнальную арматуру Rika (Рика) М 188. /

8) Подключение переключателя мощности ПМ2 EGO электрогазовой плиты Rika (Рика) М 188 /. купить переключатель ПМ2 EGO Rika (Рика) М 188. /

9) Подключение электровентилятора (конвекция) электрогазовой плиты Rika (Рика) М 188 /. купить электровентилятор Rika (Рика) М 188. /

10) Подключение б лока розжига 3,4-х горелочный электрогазовой плиты Rika (Рика) М 188 /. купить блок розжига 3,4-х горелочный Rika (Рика) М 188. /

11) Подключение л ампы в сборе для электрогазовой плиты Rika (Рика) М 188 /. купить Лампу в сборе Rika (Рика) М 026. /

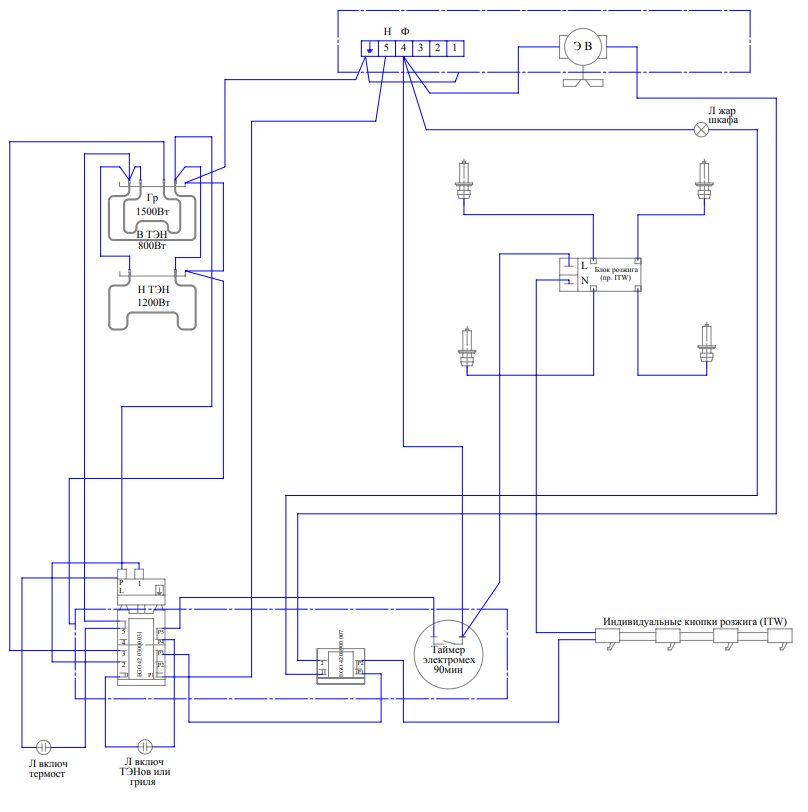

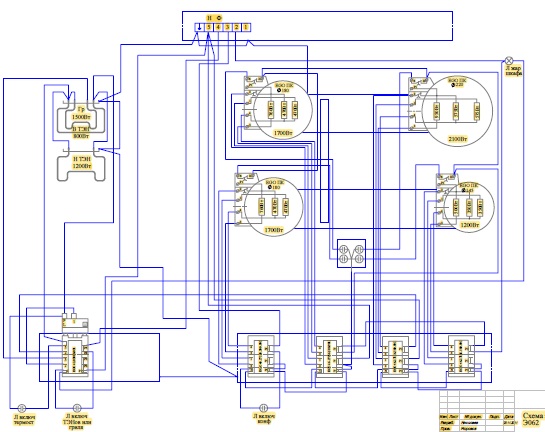

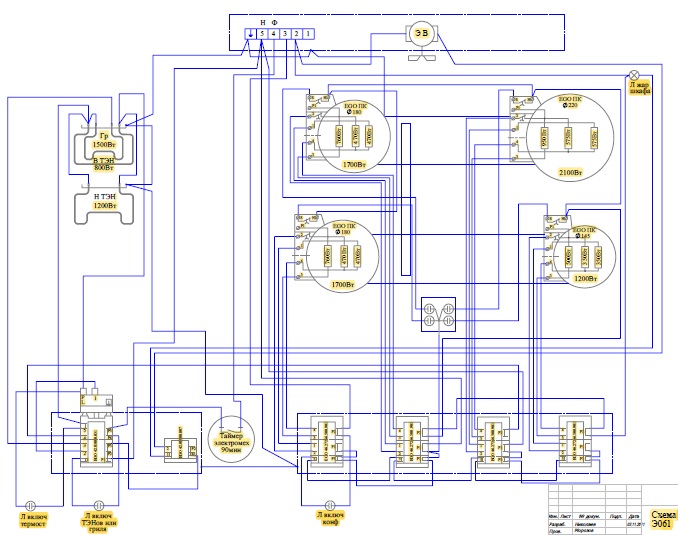

Электрическая схема газоэлектрической плиты Rika (Рика) В440 (. Скачать схему. )

Запрос схемы плиты

Главная страница » Cхемы для электроплит Ново-Вятка, Электра, Rika (Рика)

Продажа запчастей для электрических и газовых плит Rika(Рика), «Ново-Вятка»,»Электра»отправка «Почтой России»во все регионы России.

Профессиональный ремонт электроплит Rika

Запчасти для кухонных бытовых плит

Сервисное обслуживание

Заказать деталь (запасную часть) (Rika) Рика по моделям

Схемы для электроплит Ново-Вятка, Электра, Rika (Рика)

Подобрать конфорки (ЭКЧ) для плит Ново-Вятка

Подобрать конфорки (ЭКЧ) для плит Электра

Интернет — магазин запчастей плит

+7 (8332) 777-145

Viber, WhatsApp, Telegram: +7 (922) 949-97-77

Источник



Как пользоваться электрической плитой

Для приготовления пищи традиционно используются плиты. Во многих домах на кухне стоит газовая печка. Главное её преимущество – скорость приготовления, но открытый огонь может стать причиной ожогов, да и цена на газ постоянно растёт. Намного более безопасно и экономично использовать на кухне электрический прибор. Тем более, что современные варочные панели нагреваются очень быстро и имеют целый набор дополнительных возможностей.

Виды электрических плит

На рынке бытовой техники сейчас можно найти несколько видов варочных поверхностей:

• из металла;
• из стеклокерамики;
• индукционные варочные системы.

Печи с покрытием из прочного стекла стоят дороже металлических и газовых аналогов, но имеют ощутимые преимущества:

• безопасность;
• высокая скорость нагрева;
• простота управления;
• лёгкая уборка (загрязнения просто соскальзывают с полированного материала);
• отсутствие посторонних запахов.

Интересно! Стеклокерамика как материал изначально предназначался для астрономического оборудования.

Как правильно пользоваться электрической плитой

Часто сразу после покупки новой печки хозяйка не может разобраться с новым устройством. На самом деле все очень просто.

Включение

Перед началом работы варочную поверхность обязательно протрите от пыли и остатков смазки.

Важно! Обязательно вытирайте печку сразу после установки и после каждой готовки. Загрязнения могут подгорать и неприятно пахнуть.

Управление бывает двух типов: зависимое и независимое.

Зависимое означает наличие единой панели управления для варочной поверхности и духовки.

Независимое управление руководит работой только конфорками.

Сначала включите прибор в розетку. Затем найдите на нём кнопку включения, если она сенсорная.

Если ручки механические, то для включения достаточно начать поворачивать одну из ручек.

Важно! Если у вас возникают трудности, сверьтесь с инструкцией, которая прилагается к технике.

Режимы

В зависимости от модели печки вы можете просто выбирать температурный режим или выбирать одну из готовых программ, которые есть в памяти устройства.

Уровень нагрева обозначается цифрами от 1 и до 6 или 9. Более дорогие модели имеют 2–3 сенсора около каждой из конфорок.

Скорость накаливания зависит от используемого типа нагревателя. Печам с гофролентой требуется несколько минут, чтобы раскалиться. Более дорогие и современные галогенные элементы накаляются и остывают почти мгновенно.

Включая прибор в первый раз, выберите самую высокую температуру и вскипятите воду. Так вы поймёте, как быстро печка нагревается и какой режим нужно будет использовать для приготовления пищи. Разные устройства выдают разную мощность и скорость остывания.

Важно! Если в кастрюле холодная вода, сначала поставьте её на панель, потом повышайте температуру нагрева.

Если ваша плита остывает медленно, это можно применять для доведения блюда до готовности. В конце приготовления технику можно выключить, блюдо продолжит томиться ещё некоторое время.

Если еду нужно только разогреть, конфорку можно раскалить до максимума, а потом выключить и поставить кастрюлю или сковородку на панели.

Выключение

Выключение происходит в обратном порядке. Сначала выведите на минимум мощность нагревательных элементов. Далее, если такая кнопка есть, заблокируйте панель управления. В последнюю очередь вилку вынимают из розетки.

Какую посуду использовать для электрических плит?

Гладкая поверхность очень чувствительна к повреждениям. Это накладывает ограничения на выбор посуды.

Важно! На стеклокерамику нельзя ставить старые предметы с неровным или повреждённым дном и слишком тяжёлые предметы.

Для безопасного использования пойдут такие материалы:

• специальный сплав для индукционных систем нагрева;
• жаропрочное стекло;
• эмалированная сталь без повреждений;
• нержавеющая сталь;
• чугунные сковороды с ровным дном.

Очень важно, чтобы у посуды были прочные ручки. Случайно уроненная тяжёлая сковорода может расколоть стеклокерамику.

Также важно чтобы у кастрюль и сковород было ровное дно. В противном случае они будут нагреваться неравномерно, а прибор может испортиться.

Диаметр дна всегда должен соответствовать размеру конфорки. Так еда будет готовиться равномерно, а энергия не будет расходоваться попусту.

Чего делать нельзя?

Соблюдайте правила безопасности и рекомендации производителя, и техника прослужит вам очень долго.

Источник

В помощь ремонтнику

Вашему обзору предлагаем для самостоятельного ремонта электрические схемы электроплит!

Представлены плиты российского и импортные производства, которые не меняются годами.
Для увеличения просмотра нажмите на рисунок.

Основные элементы и узлы плиты: ТЭН Е1 (в первой конфорке), Е2 (во второй конфорке), Е3-Е5 (в жарочном шкафу), коммутационный узел, состоящий из переключателей S1-S4, тепловое реле F типа Т-300, индикаторы HL1 и HL (газоразрядные для индикации работы ТЭНа), HL3 (накального типа для подсветки жарочного шкафа). Мощность каждого ТЭН составляет порядка 1кВт

Для регулировки мощности и степени нагрева ТЭН жарочного шкафа используется 4-х позиционный переключатель S1. При установке его ручки в первое положение замкнутся контакты Р1-2 и Р2-3. При этом к сети с помощью штепсельной вилки будут подключены: ТЭН Е3 последовательно с параллельно соединёнными ТЭН Е2 и Е3.Ток будет проходить по пути: нижний контакт вилки ХР, F, Р1-2, Е4 и Е5, Е3, Р2-3, верхний контакт штепсельной вилки ХР. Поскольку ТЭН Е3 подключен к ТЭН Е4 и Е5 последовательно, то 38 сопротивление цепи будет максимальным, а мощность и степень нагрева минимальными. Кроме того, будет светиться неоновый индикатор НL1 за счёт прохождения тока по цепи: нижний контакт вилки ХР, F, Р1-2, Е4 и Е5, R1, HL1, верхний контакт ХР.

Подключение узлов Мечта 8:

Во втором положении включаются контакты Р1-1, Р2-3. В этом случае ток пойдёт по цепи: нижний контакт вилки ХР, F, Р1-1,Е3, Р2-3, верхний контакт ХР. В этой ситуации будет работать только один ТЭН Е3 и мощность будет больше за счёт уменьшения общего сопротивления при неизменном сетевом напряжении 220В.

В третьем положении переключателя S1 замкнутся контакты Р1-1, Р2-2, что приведёт к подключению к сети только параллельно соединённых ТЭН Е4 и Е5. Выключатель S4 используется для включения лампы HL3 подсветки жарочного шкафа.

Н1, Н2 — конфорки трубчатые, Н3 — конфорка чугунная 200мм, Н4 — конфорка чугунная 145мм, Р1, Р2-бесступенчатые регуляторы мощности , П3, П4-семипозиционные переключатели мощности, ПШ — трехступенчатый переключатель жарочного шкафа, П5-блокирующий переключатель, Л1….Л4 — сигнальные лампы включения конфорок, Л5- сигнальная лампа включения нагревателей жарочного шкафа или гриля, Л6- сигнальная лампа достижения заданной температуры в жарочном шкафу, Н5,Н6 — нагреватели жарочного шкафа, Н7- гриль, Т -терморегулятор, В- выключатель клавишный, Л7 – лампа освещения жарочного шкафа, М- моторедуктор.

6.ПЕРЕКЛЮЧАТЕЛИ КОНФОРОК Горение, Нansa, Электра, Лысьва:

Источник
