Таймер УТ24 (реле времени УТ-24)

Микропроцессорный цифровой двухканальный таймер УТ24 (реле времени УТ-24) предназначен для включения и выключения приборов (исполнительных механизмов) с определенным промежутком времени по заданной оператором программе. Прибор может применяться в качестве таймера, устройства задержки включения исполнительного механизма или формирователя последовательности импульсов, длительность которых задается пользователем, по двум, работающим независимо друг от друга каналам.

Цифровой электронный двухканальный таймер УТ24 работает как реле времени, т.е. он формирует импульсы и паузы между ними определенной длины, или другими словами, работает как генератор импульсов.

Микропроцессорный двухканальный таймер УТ24 изготавливается в различных модификациях, зашифрованных в коде полного условного обозначения УТ-24.

Функциональные возможности микропроцессорного программируемого таймера УТ24:

— Запуск программы по команде оператора или подаче питания на прибор (без привязки к календарному времени).
— Два канала — два независимых таймера для формирования двух независимых программ управления исполнительными механизмами.
— Две программы из конечного и бесконечного числа циклов по 1…30 шагов (каждый шаг задает включение/выключение исполнительного механизма).
— Подключение трех внешних устройств для запуска, остановки, временной блокировки или сброса программы таймера.
— Индикация времени, числа циклов и шагов, оставшихся до окончания программы.
— Программирование кнопками на лицевой панели прибора (программируемый таймер УТ24).
— Сохранение текущих значений и параметров программы при отключении питания.
— Защита параметров от несанкционированного доступа.
(см.функциональную схему таймера УТ24)

Стоимость реле времени — таймера УТ24 зависит от варианта исполнения корпуса, общего объема заказа и других ценообразующих факторов (см. также ниже по тексту форму заказа реле времени УТ24).
Базовая оптовая цена УТ24 в корпусах для настенного и щитового монтажа — от 3020 руб., в корпусах для монтажа на DIN-рейку — от 3295 руб.
Цены на УТ24 указаны на базовое исполнение, без учета НДС=20%, акций, скидок и спецпредложений, конкретные условия и цены, как заказать (купить), а также наличие на складе таймеров УТ-24 (или срок изготовления/производства) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.

Технические характеристики таймера УТ24 (реле времени УТ-24)

Условия эксплуатации

Прибор — таймер УТ24 предназначен для эксплуатации в закрытых взрывобезопасных помещениях, без примесей агрессивных паров и газов в воздухе.

Не допускается попадание влаги на контакты выходного разъема и внутренние электроэлементы таймера — реле времени УТ-24. Запрещено использовать прибор в агрессивных средах с содержанием в атмосфере кислот, щелочей, масел и т. п.

Основные параметры таймера УТ-24

Функциональная схема таймера УТ24 — реле времени УТ-24

Функциональная схема таймера УТ24

Таймер УТ24 имеет три независимых дискретных входа для подключения внешних управляющих сигналов.
Входные сигналы коммутируются в селекторе входов, после чего поступают на входы таймеров, где происходит отсчет временных интервалов. Каждый таймер имеет свое ВУ (выходное устройство), которое в зависимости от модификации прибора представляет собой либо э/м реле, либо транзисторную оптопару, либо оптосимистор.
В приборе предусмотрен контроль питания. Благодаря этому текущие значения параметров записываются в энергонезависимую память.
Индикатор служит для отображения отсчета временных интервалов либо функциональных параметров прибора.
Внутренний источник питания осуществляет преобразование питающего напряжения для всех блоков реле времени УТ-24 и является источником питания подключенных датчиков.

Комплектация при поставке таймера УТ24 (реле времени УТ-24)

В стандартный комплект поставки таймера УТ24 входят:

Электронное программируемое реле времени — таймер УТ-24 — 1 шт. (исполнение согласно заказу).
Паспорт и гарантийный талон — 1 экз.
Руководство по эксплуатации — 1 экз.
Комплект крепежных элементов — 1 к-т

Форма записи условного обозначения при заказе таймера УТ24 — реле времени УТ-24

Для того, чтобы заказать (купить) таймер УТ24 (реле времени УТ-24), нужно при оформлении заказа придерживаться следующей установленной формы (структуры) условного обозначения при заказе:

Форма заказа таймера УТ24

Конструктивное исполнение:
Н – корпус настенного крепления;
Д – корпус DIN-реечного крепления (на DIN-рейку);
Щ1 – корпус щитового крепления (квадратная лицевая панель, 96х96 мм);
Щ2 – корпус щитового крепления (прямоугольная лицевая панель, 96х48 мм).

Тип встроенных выходных устройств (ВУ):
Р – электромагнитные реле;
К – транзисторные оптопары n-p-n-типа;
С – оптосимисторы с гальванической развязкой.

Пример расшифровки кода (шифра) обозначения таймера УТ24 при заказе

Двухканальный микропроцессорный таймер УT24-Щ1.Р — реле времени УТ-24 в щитовом корпусе типа Щ1 с габаритными размерами 96х96х65 мм, имеющий в качестве выходных устройств два электромагнитные реле 8А 220В.

Возможные ошибки при оформлении заказа на реле времени УТ24

При заказе программируемого электронного таймера — программируемого реле времени УТ24 рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: временное реле, контроллер, индикатор, сигнализатор, временное реле 24В 12В 220В на DIN-рейку циклическое подключения для освещения,рэле, переключатель и т.п.
— неправильные обозначения модели и орфографические ошибки: рэле ТУ24, YT24, YT-24 (латиницей вместо кириллицы) и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: time relay, time switch UT-24, timer UT24, tajmer-ut24, rele-vremeni-ut-24, nfqvth EN24, htkt dhtvtyb EN-24 (в En-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на программируемое реле времени — таймер YT24, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (тип конструкции корпуса, тип выходного устройства и т.п.) в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).

Техническая документация на таймер УТ24 (реле времени УТ-24):
см. Технические характеристики УТ24 таймер (реле времени УТ-24) (Тех.описание).
см. Руководство по эксплуатации УТ24 таймер (реле времени УТ-24).
см. Методика поверки УТ24 таймер (реле времени УТ-24).
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).

Copyright © ТЕПЛОПРИБОР.рф 2015-2020 все права защищены,
текст зашифрован, копирование отслеживается и преследуется;
авт.-ПОМ, ред. ПОМ (ДПОМ7), соавтор Ов-н ск3-7.
ГК Теплоприбор — производство и продажа КИПиА: Аналитическое оборудование / Таймеры и счетчики импульсов / Таймеры и реле времени / Таймер УТ24 (реле времени УТ-24 электронное программируемое).
См. тех. описание/характеристики, прайс-лист (оптовая цена), рекомендации по выбору, аналоги и замены, форму заказа (как правильно выбрать, заказать и купить) таймер УТ24 (реле времени УТ-24) по цене производителя; проверить наличие на складе в Москве (или уточнить срок изготовления).
Также см. способы доставки и отгрузка ТК (Деловые Линии и другими) по всей территории РФ. Прочую информацию по заказу — см. официальный сайт ГК Теплоприбор раздел Аналитика.

Мы будем рады, если вышеизложенная информация оказалась полезна Вам, а также заранее благодарим за обращение в любое из представительств группы компаний «Теплоприбор» (три Теплоприбора, Теплоконтроль, Промприбор и другие предприятия) и обещаем приложить все усилия для оправдания Вашего доверия.

Цена: от 3020 руб.

Наличие на складе: В наличии*

* На складе в Москве имеются в наличии универсальные двухканальные реле времени УТ24 (таймеры УТ-24 электронные программируемые) в стандартном (базовом) исполнении; при отсутствии в наличии — плановый срок производства составит 10-15 рабочих дней или могут быть предложены недорогие бюджетные аналоги, имеющиеся в наличии.

Форму «Заказать онлайн» см. ниже
Краткие технические характеристики электронного программируемого универсального двухканального таймера — реле времени УТ24: для включения/выключения/задержки включения приборов с определенным промежутком времени по заданной программе, независимая работа каналов, индикация, цикл 1…30 программируемых шагов, задаваемый временной интервал 0…100ч, 3 входа, 2 выхода — Р (электромагнитное реле 8А)/транзисторная оптопара K/ симисторная оптопара C, температура окружающей среды Тос +1…+50С, корпус Н/Щ1/Щ2/DIN (Д).

Все цены на реле времени УТ-24, ЭРКОН-214, таймеры ЭРКОН-714, УМПТ-Р, УМТ-1, -2 и другое оборудование указаны на базовое исполнение в рублях (см. общий прайс-лист) без учета налога (НДС=20%), стоимости доп. опций и оборудования, тары-упаковки, расходов на отгрузку и/или доставку, в расчете на оптовый заказ (при крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта).

ВНИМАНИЕ! Будьте осторожны при выборе поставщика — на российском рынке контрольно-измерительных приборов имеются дешевые некачественные копии реле времени УТ24, ЭРКОН-214 и других: аналоги, упрощенные подделки и неликвиды, лишенные должного сервиса, гарантии, с меньшими или истекающими сроками поверки, без дополнительных опций, в неполной комплектации; поэтому, возможно даже имеющие более низкую цену, чем у оригинальных изделий.

Источник



Инструкция для реле времени ут23

Выходные устройства для управления исполнительными механизмами

В УТ24 устанавливаются два однотипных выходных устройства (ВУ1 и ВУ2):

• э/м реле 8 А 220 В;
• оптотранзисторные ключи 200 мА 50 В;
• оптосимисторы 50 мА 300 В.

Сигналы управления ВУ имеют гальваническую развязку от схемы прибора. Сигнал с выхода 2-го таймера дублируется транзисторной оптопарой с открытым коллектором.

Таймеры. Программа управления исполнительными механизмами

УТ24 включает в себя два независимых таймера, для каждого из которых можно задать свою программу.

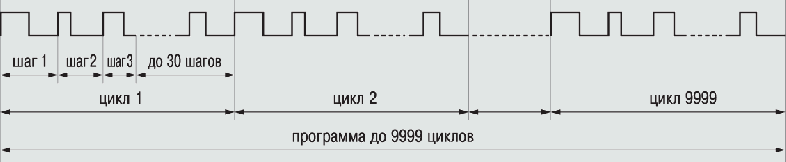

Программа представляет собой повторяющуюся заданное число раз последовательность импульсов (циклов). Пользователь может задать как ограниченное количество повторов от 1 до 9999, так и бесконечное.

Цикл состоит из набора шагов. Для каждого шага задается длительность импульса и длительность паузы (т. е. время включения и выключения ВУ). Цикл может содержать от 1 до 30 шагов.

Запуск и перезапуск таймеров

Таймеры могут запускаться автоматически (с задержкой или без нее) или с помощью внешних сигналов. По окончании выполнения программы таймеры могут:

• останавливаться в ожидании внешней команды;
• перезапускаться совместно;
• запускать друг друга по очереди в различных комбинациях.

В УТ24 существует 6 режимов перезапуска таймеров:

По окончании выполнения программы каждый таймер ожидает поступления внешнего сигнала.

По окончании выполнения программы 1-м таймером запускаются оба таймера.

По окончании выполнения программы 2-м таймером запускаются оба таймера.

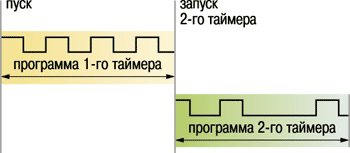

По окончании выполнения программы 1-м таймером происходит запуск (перезапуск) 2-го таймера.

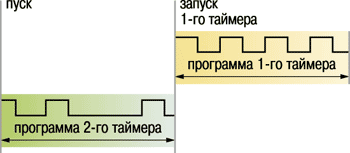

По окончании выполнения программы 2-м таймером происходит запуск (перезапуск) 1-го таймера.

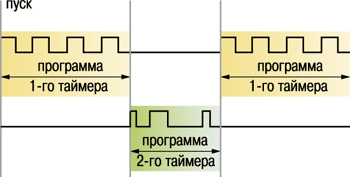

Поочередный запуск (перезапуск) таймеров:

по окончании работы 1-го таймера запустится 2-й таймер, а по окончании работы 2-го таймера запустится 1-й таймер.

Входы для внешнего управления таймерами

УТ24 имеет 3 входа для подключения внешних сигналов управления таймерами. Ко входам могут быть подключены:

• элементы или устройства, имеющие «сухой» контакт (кнопки, выключатели, герконы, реле и др.);
• бесконтактные оптические, индуктивные или емкостные датчики, имеющие на выходе транзисторные ключи n–p–n-типа; для питания датчиков на клеммник прибора выведено напряжение питания +24. 30 В;
• другие типы датчиков с выходным напряжением высокого уровня, не превышающим +30 В, и низкого уровня, не превышающим 0,8 В.

Распределение входных управляющих сигналов между таймерами

Селектор входов распределяет 3 внешних входных сигнала между таймерами в виде 4-х сигналов управления «Пуск», «Стоп», «Блокировка» и «Сброс». УТ24 позволяет задать 7 возможных комбинаций «входы – управляющие сигналы» (состояний селектора входов).

Внешние сигналы управления таймерами

• Импульс «Пуск» запускает выполнение программы с начала или с места остановки.
• Активный уровень «Стоп» останавливает таймер. Возобновление выполнения программы осуществляется с места остановки при поступлении сигнала «Пуск» и при отсутствии активного уровня «Стоп».
• Активный уровень «Блокировка» останавливает выполнение программы на время его наличия. После его снятия программа возобновляет работу с места остановки.
• Импульс «Сброс» прекращает выполнение программы и возвращает ее в начало.

Контроль напряжения питания

При «аварийном» пропадании напряжения питания или его «провале» ниже минимального уровня текущие значения параметров выполняемой программы заносятся в энергонезависимую память прибора. После восстановления нормального уровня питающего напряжения прибор включается и сохраненные значения извлекаются из памяти.

Функцию контроля питания пользователь при желании может отключить.

Элементы управления

Функции кнопок

Кнопка в режиме РАБОТА предназначена для переключения вывода на индикатор показаний первого таймера на показания второго и обратно.

Кнопка в режиме РАБОТА предназначена для переключения формата времени, выводимого на индикатор, а также для просмотра числа шагов, оставшихся до конца цикла, и количества циклов, оставшихся до конца программы.

Кнопки в режиме ПРОГРАММИРОВАНИЕ используются для выбора параметра и установки его значения.

Кнопка предназначена для входа в режим ПРОГРАММИРОВАНИЕ, для установки значения параметра, записи его в энергонезависимую память прибора и выхода в режим РАБОТА.

Показания индикаторов на лицевой панели

4-х разрядный цифровой индикатор

Отображает по выбору пользователя:

– оставшееся до окончания программы время;

– оставшееся до конца выполнения программы число циклов;

– оставшееся до окончания цикла число шагов.

Светодиоды «Вых1», «Вых2»

Сигнализирует о том, что включено, соответственно, выходное устройство первого таймера, выходное устройство второго таймера.

На индикатор выводится информация о состоянии 1-го таймера.

На индикатор выводится информация о состоянии 2-го таймера.

На индикатор выводится информация о количестве оставшихся до конца программы циклов.

На индикатор выводится информация о количестве оставшихся до конца цикла шагов.

В старшем разряде индикатора отображаются минуты.

В старшем разряде индикатора отображаются часы.

Технические характеристики

130. 265 В перем. тока

80. 310 В пост. тока

Количество входов управления

Напряж. низкого (активного) уровня на входах

Напряжение высокого уровня на входах

Максимально допустимый ток нагрузки

8 А (220 В и cos φ> 0,4)

50 мА при 300 В или 0,5 А при tимп = 5 мс, 50 Гц

– дублирующего выхода второго канала

Длительность временных интервалов

0. 99 ч 59 мин 59,9 с

Дискретность установки длительности временных интервалов

Количество программируемых шагов в цикле

Количество циклов в программе или бесконечное

Время задержки начала выполн. программы

0. 9 ч 59 мин 59,9 с

Условия эксплуатации

Температура окружающего воздуха

Относительная влажность воздуха (при 25 °С)

Комплектность

1. Реле времени УТ24
2. Комплект крепежных элементов (Н или Щ, в зависимости от типа корпусов)
3. Паспорт и руководство по эксплуатации
4. Гарантийный талон

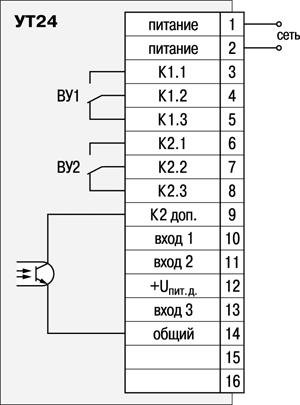

Схемы подключения

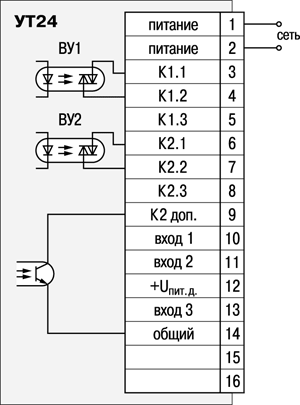

Схема подключения реле времени УТ24 с оптосимисторным выходом

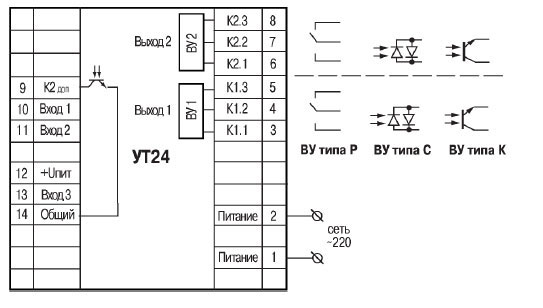

Рисунок Б.4 – Схема подключения прибора в DIN-реечном исполнении корпуса

Прочитал инструкцию на УТ24 и не нашел ответа на такой вопрос: Имеем кратковременный(или периодический) силнал управления на Входе «Пуск»( при не активных «Блокировка» и «Сброс») — каково поведение устройства? Остановится или будет продолжать работать?

Как я понял, ваш вопрос заключается в том, что произойдет с прибором во время отработки программы, если на вход «пуск» подать сигнал?

Если во время исполнения программы пришел сигнал на вход «пуск», то таймер игнорирует его и никак не реагирует, выполнение программы продолжается.

Если сигнал «пуск» приходит на окончание выполнения программы и остается в состоянии логической единицы, после окончания, то программа сразу же запускается заново.

Можно ли подключить одну кнопку для запуска двух приборов УТ24, если можно, то как это правильно сделать?

Для того чтобы от одного кнопки, геркона, любого сухого контакта запустить несколько приборов УТ24 нужно объединить их 14 клеммы и завести на один конец кнопки. Далее нужно объединить 10 клеммы и завести на другой конец кнопки.

В УТ24 есть три входа к которым можно подключить сухие контакты и три выхода, как я могу организовать следующую работу. По сигналу, пришедшему на первый входа запускается таймер1, выход1 включается на 5 секунд. По сигналу, пришедшему на второй вход, запускается таймер2, выход 2 включается на 10 секунд. По сигналу, пришедшему на вход три, запускается третий таймер и выход 3 включается на 15 секунд.

В таймере УТ24 есть три входа и три выхода, но в приборе реализована только два канала, два таймера. Входы помимо запуска выполняют и другие функции, такие как «сброс», «блокировка». В УТ24 раздельно можно запустить только два таймера, т.е. первым входом мы запускаем первый таймер, вторым – второй. Оставшийся вход может выполнять функции сброса обоих таймеров или блокировки, в зависимости от выбранного режима.

Что касается третьего выхода, то он всегда выполнен в виде транзисторной оптопары и дублирует работу второго выхода, поэтому вашу задачу на таймере УТ24 не решить.

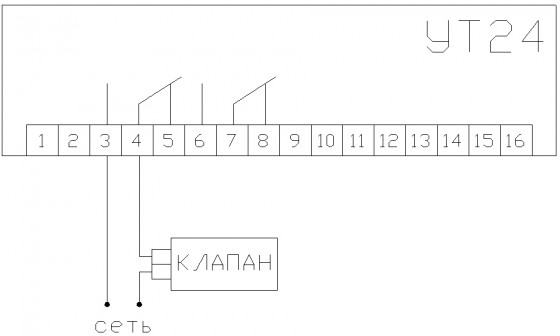

Подключаю соленойдный клапан на 220 в к выходу УТ24, при этом слышно как реле щелкает, но клапан никак не реагирует. Тестером проверил напряжение на выходе и убедился, что его нет. Подскажите что это за неисправность?

Многие клиенты, которые начинают работать с оборудованием ОВЕН, считают, что на выходные реле уже выведено напряжение 220В

. Но это не так, на контактах реле таймера напряжения нет, его нужно заводить от стороннего источника.

Выходное реле нужно рассматривать как некий выключатель, через который должен протекать ток. Схему подключения нагрузки приводим ниже

Хотим применить таймер УТ24 для подсчета времени включенного состояния компрессора, подскажите подойдет ли этот прибор?

Таймер УТ24 работает как реле времени, т.е. он формирует импульсы и паузы между ними определенной длины или другими словами работает как генератор импульсов. Соответственно под вашу задачу он не попадает.

Для подсчета времени наработки подойдет счетчик импульсов СИ8, в котором есть данная функция.

Источник

Микропроцессорное реле времени двухканальное УТ24

Назначение реле времени УТ24

Микропроцессорное реле времени УТ24 используется в качестве программного автомата для управления синтезом веществ, сушильными, гальваническими и другими сложными технологическими процессами.

Позволяет организовать запуск и остановку оборудования, контролировать до 30 различных временных процессов.

Прибор выпускается в корпусах 4-х типов: настенном Н, щитовых Щ1 и Щ2, на DiN-рейку.

Функциональные возможности реле времени ОВЕН УТ24

• ДВА НЕЗАВИСИМЫХ ТАЙМЕРА для формирования двух независимых программ управления исполнительными механизмами
• ДВЕ ПРОГРАММЫ ИЗ КОНЕЧНОГО ИЛИ БЕСКОНЕЧНОГО ЧИСЛА ЦИКЛОВ по 1. 30 шагов (каждый шаг задает включение/выключение исполнительного механизма)
• ШЕСТЬ РЕЖИМОВ ПЕРЕЗАПУСКА ТАЙМЕРОВ
• ПОДКЛЮЧЕНИЕ ТРЕХ ВНЕШНИХ УСТРОЙСТВ для запуска, остановки, временной блокировки или сброса программы таймера
• ИНДИКАЦИЯ ВРЕМЕНИ, ЧИСЛА ЦИКЛОВ ИЛИ ЧИСЛА ШАГОВ, оставшихся до окончания программы
• ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора
• СОХРАНЕНИЕ ТЕКУЩИХ ЗНАЧЕНИЙ ПАРАМЕТРОВ ПРОГРАММЫ при отключении питания
• ЗАЩИТА ПАРАМЕТРОВ от несанкционированного доступа

Технические характеристики:

130. 265 В перем. тока

80. 310 В пост. тока

Количество входов управления

Напряж. низкого (активного) уровня на входах

Напряжение высокого уровня на входах

Максимально допустимый ток нагрузки

8 А (220 В и cos φ> 0,4)

50 мА при 300 В или 0,5 А при tимп = 5 мс, 50 Гц

– дублирующего выхода второго канала

Длительность временных интервалов

0. 99 ч 59 мин 59,9 с

Дискретность установки длительности временных интервалов

Количество программируемых шагов в цикле

Количество циклов в программе или бесконечное

Время задержки начала выполн. программы

0. 9 ч 59 мин 59,9 с

Условия эксплуатации

Температура окружающего воздуха

Относительная влажность воздуха (при 25 °С)

Источник

Реле времени, электронное, недельное, таймер. Настройка и схема подключения.

Электронное реле времени, предназначено для отсчета интервалов времени, автоматического включения/отключения различного электротехнического оборудования (освещение, отопление и т.д.) через заданный промежуток времени в течение повторяющегося недельного цикла.

Например:
для включения и отключения освещения территории двора, парка или улицы;
для включения и отключения ночного освещения лестничных маршей многоквартирных домов;
для включения и отключения в ночное время рекламных вывесок и витрин;
для управления включением электрического отопления дома;
для автоматического полива растений;
для создания эффекта присутствия в доме

Питается от бытовой электросети, напряжением 220 Вольт (есть возможность заказать реле на напряжение 12, 24, 36, 110 Вольт).
Можно запрограммировать, на всю неделю или любой день недели, один или несколько раз включение и отключение, в течении суток.
Все данные отображаются на жидкокристаллическом дисплее.
При отключении электропитания сохраняет режим программирования, за счет встроенного аккумулятора.
Cрок службы реле времени от трех до пяти лет.

Технические характеристики

Крепление на DIN-рейку (занимает два модуля типа S), размером как двухфазный автомат.
Эксплуатировать в закрытом помещении с искусственным регулированием вентиляции и отопления.

Лицевая панель реле времени

Назначение кнопок управления и индикации реле времени

Жидкокристаллический дисплей

Данные жидкокристаллического дисплея

В верхней части дисплея:
дни недели
MO — понедельник; TU — вторник; WE — среда; TH — четверг; FR — пятница; SA — суббота; SU — воскресенье.
Настройка дня недели осуществляется кнопкой D+
В средней части дисплея:
текущее и программируемое время
Настройка времени осуществляется кнопками , H+ и M+
В нижней левой части дисплея:
номера циклов включения и отключения
ON — включено; OFF — отключено; цифры от 1 до 16 — номер цикла.
Настройка циклов осуществляется кнопкой
В нижней правой части дисплея:
режим управления
ON — включено постоянно; AUTO — автоматический режим; OFF — отключено постоянно.
Настройка режима управления осуществляется кнопкой MANUAL

Настройка реле времени

Рекомендуется начать с кнопки RESET (нажимайте аккуратно, тонкой отверткой, усилия не потребуется). После нажатия происходит гашение дисплея с последующим отображением всех элементов, сбрасываются все настройки и текущее время.

Настройка реле времени начинается с установки дня недели и текущего времени. Нажимаем (пальцами рук) и удерживаем кнопку (далее по тексту часы) и нажимаем кнопку D+ выбираем текущий день недели, продолжаем удерживать в нажатом положении кнопку часы, при помощи кнопок H+ и M+ устанавливаем текущее время.

После настройки текущего времени и дня недели, приступаем к программированию реле времени.

Программирование реле времени

Включение программирования осуществляется кнопкой(далее по тексту программирование).

1) Нажимаем кнопку программирование включается первый цикл включения, далее при помощи кнопок D+, H+ и M+ выбираем день недели и время включения.
2) Нажимаем кнопку программирование включается первый цикл отключения, далее при помощи кнопок D+, H+ и M+ выбираем день недели и время отключения.
При необходимости можно добавить еще несколько циклов включения и отключения, выполнив настройку второго, третьего и т.д. циклов.

Схема подключения реле времени

Примерная схема подключения реле времени и нагрузки

Скачать инструкцию (паспорт) реле времени

Пошаговую инструкцию по настройке и программированию электронного недельного реле времени, можно бесплатно скачать или распечатать здесь
паспорт описания и назначения кнопок управления реле времени
алгоритм программирования и настройки

реле времени, таймер включения и выключения света по времени, что такое реле времени, реле по времени, таймер электронный инструкция, включение света по времени, таймер выключения света, реле времени это, реле времени подключение, реле времени купить, таймер электронный, ТЭ 15, схема реле времени, реле времени 220 Вольт, реле времени программируемое, таймер полива самотечный, таймер выключения, реле, электронный таймер программируемый, с энергонезависимой памятью, ток коммутации 16 ампер, полный диапазон времени от 1 минуты до 168 часов, 16 программ, THC 15A, скачать паспорт реле времени на русском языке, скачать инструкцию реле времени на русском языке, реле времени на одном реле, что такое реле времени, реле времени что это, таймер времени на включение и выключение 220в, управления освещением двора частного дома, электронное реле времени iek инструкция 220в программируемое

Комментарии

пример схемы подключения реле времени
управление включением наружной рекламной вывеской, в вечернее время, с учетом потребленной электроэнергии

пример схемы подключения реле времени, на управлении включением и отключением электрического отопления через магнитный пускатель Siemens
мощность электрического котла Zota-7,5 слишком большая 7,5 кВт, чтобы подключить напрямую через реле времени

для этого реле времени управляет катушкой включения контактора, а силовые контакты магнитного пускателя включают электрический котел

общий вид, расположения щита с реле времени и электрического котла

что внутри реле электронного недельного реле времени
рассмотрим подробнее

силовое реле, рассчитано на ток до 16 Ампер, характеристика AC1 (Коммутация неиндуктивных или малоиндуктивных нагрузок), от производителя OMRON

встроенный аккумулятор: 1,2V; 40 mAh; Ni-MH (никель-марганец)
для поддержания режима программирования, при отключении электроэнергии, со сроком службы от 3 до 5 лет (заменяемый)

качественно изготовленные монтажные платы силового подключения и дисплея реле времени

обновленный жидкокристаллический дисплей, дополнительно отображает секунды
(на старых моделях реле времени, этого нет)

совет начинающим электрикам и домашним мастерам, при подключении электронного недельного реле времени
хоть токонесущие дорожки для подключения нагрузки, усилены пайкой, а переключающие контакты силового реле рассчитаны на ток до 16 Ампер (примерно 3,5 кВт), но не имеет защиты от перегрузки и токов короткого замыкания
поэтому не забывайте устанавливать автомат защиты, на ток не более 16 Ампер, качественного исполнения

Инструкция и паспорт по настройке и программированию реле времени
инструкция по настройке и программированию электронного недельного реле времени, можно бесплатно скачать или распечатать
паспорт описания и назначения кнопок управления реле времени
алгоритм программирования и настройки

Наглядная схема подключения реле времени к контактору (магнитному пускателю)

Для чего подключают к реле времени контактор (магнитный пускатель) и автоматический выключатель (автомат)?
Внутри недельного таймера содержится силовое реле с переключающим контактом на 16 Ампер (мощность 3,5 кВт), с характеристикой AC1, рассчитанное на активную нагрузку, не имеющим защиты от коротких замыканий и перегрузки, для защиты этого контакта устанавливают автоматический выключатель с номиналом не более 16 Ампер.

В случае если мощность управляемой нагрузки больше чем 3500 Ватт, к контактам реле времени подключают контактор (магнитный пускатель) необходимой мощности.

Источник
