Бош gim 60l инструкция
Robert Bosch GmbH
Power Tools Division
70745 Leinfelden-Echterdingen
Germany
www.bosch-pt.com
1 618 C00 62X (2012.08) T / 223 XXX
GIM 60 L Professional
de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el Ðñùôüôõðï ïäçãéþí ÷ñÞóçò
tr
Orijinal işletme talimat
cs Původní návod k používání
sk Pôvodný návod na použitie
hu Eredeti használati utasítás
ru Îðèãèíàëüíîå ðóêîâîäñòâî
uk Îðèã³íàëüíà ³íñòðóêö³ÿ ç
ro Instrucţiuni originale
bg Îðèãèíàëíà èíñòðóêöèÿ
sr
Originalno uputstvo za rad
hr Originalne upute za rad
et Algupärane kasutusjuhend
lv
ja オリジナル取扱説明書
cn 正本使用说明书
tw 正本使用說明書
ko
OBJ_BUCH-1628-001.book Page 1 Thursday, August 16, 2012 12:44 PM
Источник
Уклономер Bosch GIM 60 Professional 0.601.076.700
- 2+1 год на бытовой инструмент и садовую технику (при условии регистрации в программе MyBosch);
- 3 года на профессиональный инструмент (при условии регистрации на сайте производителя)
- Длина уровня: 0,6 м
- Диапазон измерения угла: 0-360 град
- Точность (пузырьковый уровень): ± 0.057 град
- Точность (электронное измерение): ± 0.05 (0°/90°) / ± 0.2 (1°-89°) град
- Вес: 0,7 кг
Все характеристики
Спишите до 4920 р. бонусами Начислим 122 бонуса
Уклономер Bosch GIM 60 Professional 0.601.076.700 используется при выполнении строительных, ремонтных и отделочных работ. Он оснащен хорошо читаемым дисплеем. Пузырьковые уровни позволяют выполнять горизонтальные и вертикальные замеры. Предусмотрена возможность переключения между единицами измерения.
Особенности Bosch GIM 60 Professional 0601076700
Долгий срок службы
Прочный корпус из алюминия увеличивает срок службы уклономера Bosch GIM 60 Professional 0.601.076.700.
Технические характеристики Bosch GIM 60 Professional 0601076700
Прибор внесен в госреестр и утвержден Росстандартом. Вы можете пройти поверку и получить сертификат в метрологической лаборатории.
Строительные уровни и уклономеры различны по длине. Небольшие модели идеальны для использования на поверхностях малой площади, при проведении работ в ограниченном пространстве (в нишах, проемах). С их помощью удобно проводить разметку перед наклеиванием обоев, укладкой облицовки, сверлением под крепеж навесной мебели. Кроме того, компактный инструмент занимает меньше места при хранении и транспортировке.
Инструмент большей длины отличается большим функционалом и относится к разряду профессионального.
Источник
Работа с инструментом – Bosch GIM 60 L Professional User Manual
Page 122
122 | Русский
1 618 C00 62X | (27.8.12)
Bosch Power Tools
Указание: Предупреждение о разряде батареек d на дисплее не
относится к лазеру.
f
Обязательно выключайте лазер перед заменой батареек.
Включенный по неосторожности лазер может ослепить человека.
Всегда заменяйте сразу все предназначенные для работы лазера
батарейки. Используйте только батарейки одного производителя с
Работа с инструментом
Эксплуатация
Защищайте измерительный инструмент от влаги и прямых
солнечных лучей.
Не подвергайте измерительный инструмент воздействию
экстремальных температур и температурных перепадов. В част-
ности, не оставляйте его на длительное время в машине. При больших
перепадах температуры сначала дайте измерительному инструменту
стабилизировать свою температуру, прежде чем начинать работать с
ним. Экстремальные температуры и температурные перепады могут
отрицательно влиять на точность измерительного инструмента.
Избегайте сильных толчков и падений измерительного
инструмента. После сильных внешних воздействий на
измерительный инструмент, прежде чем продолжать работать с
инструментом, проверьте его точность (см. «Контроль точности и
калибровка измерительного инструмента», стр. 124).
Содержите опорные поверхности измерительного инструмента в
чистоте и берегите их от сотрясений и ударов. Грязь или
деформация могут привести к ошибкам измерения.
Установка/закрепление измерительного инструмента
Для измерения и переноса углов наклона можно не только приставлять
измерительный инструмент к поверхности или класть на нее, но и
использовать иные способы установки/закрепления инструмента.
Установка при помощи нивелировочной механики
(напр., на неровном основании) (см. рис. В):
– Коротко нажмите на ножку 16, чтобы вытянуть ее. Нажмите на кнопку
8, чтобы вытянуть нивелировочную ножку 17. Отрегулируйте высоту
нивелировочной ножки путем вращения юстировочного винта 9 так,
чтобы лазерный луч проходил вдоль измеряемой поверхности или
нужный угол отображался в поле для измеренного значения b.
– Для работы без нивелировочной механики снова спрячьте ножку 16
и нивелировочную ножку 17. Для этого сожмите обе части ножки
вместе ( ) и затолкните ножку 16 в измерительный инструмент ( ),
чтобы она отчетливо вошла в зацепление. Чтобы спрятать
нивелировочную ножку 17, сдвиньте кнопку 10 в сторону.
Закрепление на штативе:
– Установите измерительный инструмент гнездом под штатив 1/4″ 18
на быстросъемную пластину штатива 26 или обычного фотоштатива.
Зафиксируйте измерительный инструмент с помощью крепежного
винта быстросъемной пластины.
Закрепление при помощи магнитов:
– Приставьте измерительный инструмент магнитами 14 к поверхности,
обладающей достаточными магнитными свойствами.
Проверьте надежность закрепления измерительного инстру-
мента. Ненадежно закрепленный измерительный инструмент может
упасть и поранить Вас или других людей. Падение чревато поврежде-
нием самого измерительного инструмента или других предметов.
Закрепление при помощи крепежных ремней (см. рис. С):
– Проденьте крепежные ремни 25 через проушины для ремней 15 и
закрепите измерительный инструмент на трубе или подобном
предмете. Следите за тем, чтобы застежка-липучка на конце
крепежного ремня была застегнута. При тонких трубах вставляйте
крепежные ремни в проушины для ремней гладкой стороной наружу
и заворачивайте их еще раз вокруг измерительного инструмента, как
показано на рисунке, при толстых трубах вставляйте крепежные
ремни в проушины для ремней гладкой стороной внутрь.
Всегда закрепляйте измерительный инструмент двумя
крепежными ремнями и проверяйте надежность крепления.
Сила, с которой крепежный ремень 25 удерживает инструмент,
зависит от материала, к которому он крепится. Слабо закрепленный
измерительный инструмент может соскользнуть и повредиться или
повредить другие предметы.
Не давайте детям пользоваться крепежными ремнями 25 без при-
смотра. Дети могут причинить себе травмы крепежными ремнями.
OBJ_BUCH-1628-002.book Page 122 Monday, August 27, 2012 12:22 PM
Источник
Электронный уровень Bosch GIM 60 L
Купить электронный уровень BOSCH GIM 60 L, уточнить цену и наличие товара можно позвонив нам по телефонам:
(375-17) 3739371, 3746287,
либо отправив заявку по адресу: advant-mpi@mail.ru
Мы работаем: Пн. — Чт. с 9 до 17, Пт. с 9 до 15 часов.
Электронный уровень GIM 60 L со встроенным точечным лазером расширяет линейку цифровых инклинометров Bosch. Этот инструмент позволяет быстро и легко передавать уклоны на расстояния до 30 метров. За основу прибора взят проверенный временем цифровой уровень DNM 60 L Professional, но GIM 60 L предлагает профессионалам еще больше комфорта и гибкости за счёт новых возможностей позиционирования и фиксации уровня, а так же благодаря дополнительным функциям, например, таким как «альтернативная нулевая точка».
Разнообразные возможности позиционирования и фиксации.
60-сантиметровый электронный уровень из алюминиевого профиля с цифровым дисплеем и встроенными пузырьковыми уровнями может быть точно выровнен на неровной поверхности с помощью своих двух ножек. Простым нажатием на кнопку выпустите вниз нивелировочные ножки и отрегулируйте установку уровня точно до нуля градусов с помощью установочного винта. Три сильных магнита на нижней части прибора также позволяют быстро и легко зафиксировать инклинометр на металлических строительных компонентах. Другой способ крепления — это использование двух ремней (поставляемых с прибором) для надежной фиксации электронного уровня на пластиковых трубах диаметром до 125 миллиметров. Всё это повышает область применения инструмента и позволяет освободить обе руки для работы.
Проверенные временем и новые функции.

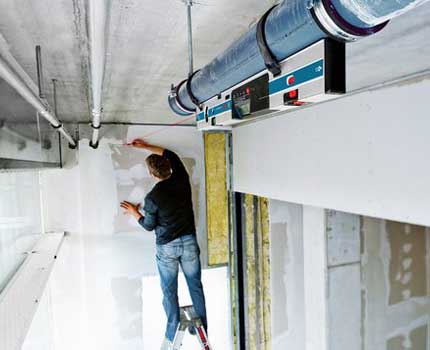

Этот уровень используется везде, где уклоны или углы должны быть измерены или перенесены с высоким уровнем точности — например, при установке стропил и лестничных перил, выравнивании кухонь и сантехники, прокладки воздуховодов и труб. Для выполнения всех этих работ GIM 60L имеет проверенные временем функции, такие как»Hold / Copy». Простым нажатием кнопки — «Hold» позволяет сохранить результат измерения на дисплее, а затем считать его в удобной позиции. «Copy» может быть использована для копирования измеренного уклона и легко переноса его на другие объекты, например, чтобы выровнять все стропила под тем же углом. Расширением этих функцией является возможность точной установки данных значений. Например, если измеренный уклон 37,2 градуса, он может быть установлен до 37 градусов простым нажатием кнопки. Благодаря новой функции «Зеркальный уклон», измеренное значение может быть зеркально отражено относительно вертикальной оси. Это может быть использовано для передачи того же угла на обе стороны крыши.
Еще одной новой возможностью является выбор альтернативной нулевой точки с помощью функции «Alt 0°». Это может быть использовано, чтобы быстро и легко определить отклонение от желаемого результата. Если, например, крыша должна иметь наклон 45 градусов, вы установливаете альтернативную нулевую точку на 45 градусов. Если фактический уклон лишь 43,8 градуса, вы увидите отклонение в 1,2 градуса непосредственно на дисплее.
Ещё одним преимуществом GIM 60 L является функция аудиосигнала. Он автоматически звучит при установке уровня в горизонтальное или вертикальное положения, а также может быть активирован в режимах «Hold / Copy» или в «Alt 0°». Это позволяет точно выровнять строительные конструкции, даже когда не виден дисплей.
Характерные особенности уровня электронного Bosch GIM 60 L
- Прецизионный цифровой уклономер.
- Точное измерение углов наклона в градусах, процентах или мм/м.
- Стрелки с указанием направления и звуковые сигналы при 0° и 90° для простого выравнивания.
- Функция «Hold/Copy» для фиксации и переноса результатов измерения.
- Автоматическое переворачивание значений на дисплее при работе над головой.
- Акустический сигнал при 0° и 90°.
- Простая калибровка для длительного сохранения точности.
- Прочный алюминиевый корпус.
- Хорошо читаемый дисплей.
- 2 пузырьковых уровня позволяют использовать уклономер в качестве ватерпаса
- Возможность точного позиционирования на неровных поверхностях.
- Лёгкая фиксация на металлических поверхностях и трубах.
- Возможность установки на штатив.
Комплект поставки
Уровень электронный BOSCH GIM 60 L, гарантийный талон Bosch, чехол, два крепёжных ремня, батарейки, инструкция по эксплуатации.
